2.1 Apprendre à connaître le projecteur

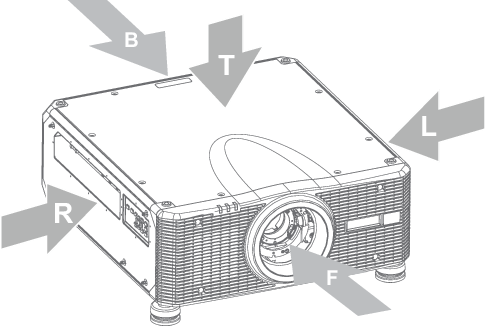

Convention d’orientation

Ce manuel parle du côté gauche du projecteur comme le côté où se trouve votre main gauche lorsque vous êtes derrière le projecteur et regardez l’écran de projection placé devant le projecteur.

Image 2–1
T
Haut
L
Gauche
F
Avant
R
Droit
B
Précédent
Emplacement des composants

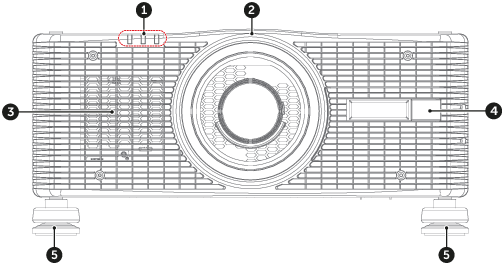

Image 2–2 Vue avant
1
DEL d’état
2
Lentille de projection
3
Évents de refroidissement (entrée)
4
Capteur IR frontal
5
Pieds de réglage

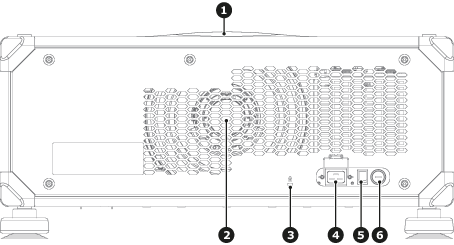

Image 2–3 Vue arrière
1
Capteur IR supérieur
2
Évents de refroidissement (évacuation)
3
Verrouillage Kensington
4
Entrée CA
5
Interrupteur d'alimentation
6
Emplacement des fusibles

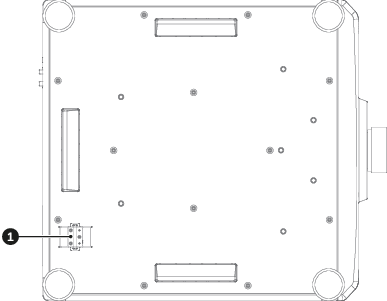

Image 2–4 Vue du dessous
1
Barre anti-vol
Image 2–5

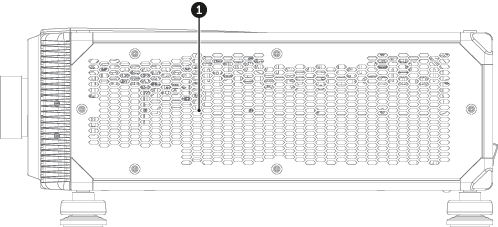

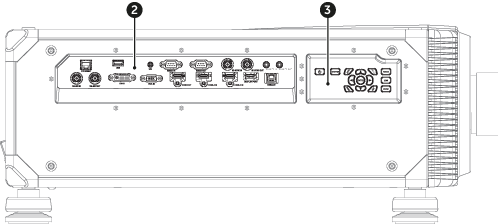

Image 2–6 Vues latérales
1
Évents de refroidissement (entrée)
2
Panneau Entrée/Sortie
3
Clavier intégré
Flux d'air
Image 2–7
