4.1 Panneau Entrée/Sortie (I/O)

Emplacement des ports d’entrée et de sortie

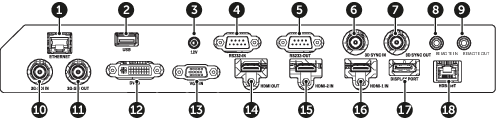

Image 4–1
N°NomTypeCâbleExemples de raccordement[1]
1EthernetPort de contrôleCâble RJ-45Réseau local ou de l’entreprise
2USB Type APort de contrôleCâble d’alimentation USBPC, clé USB
312 VPort de contrôleCâble de déclenchement 12 VÉcran motorisé, rideau, etc.
4RS-232-INPort de contrôleCâble RS-232PC
5RS-232-OUTPort de contrôleCâble RS-232PC
63D Sync INEntréeCâble de synchronisation 3DPC
73D Sync OUTSortieCâble de l’émetteur 3DÉmetteur 3D
8Remote INPort de contrôleCâble pour télécommande filaireTélécommande
9Remote OUTPort de contrôleCâble pour télécommande filaireTélécommande
103G-SDI IN[2]EntréeCâble 3G-SDICaméra
113G-SDI OUT[2]SortieCâble 3G-SDIÉcran, autres projecteurs
12DVI-DEntréeCâble DVI-DPC
13VGA-INEntréeCâble VGAPC
14HDMI™ OUT (HDMI 2.0)SortieCâble HDMIÉcran
15HDMI™-2 IN (HDMI 2.0)EntréeCâble HDMIPC, console de jeu, lecteur multimédia
16HDMI™-1 IN (HDMI 2.0)EntréeCâble HDMIPC, console de jeu, lecteur multimédia
17DisplayPort 1.2aEntréeCâble DisplayPortPC, Mac
18HDBaseT™EntréeCâble RJ-45Lecteur multimédia

[1] Voici quelques exemples de raccordements possibles. Il peut y avoir d’autres options disponibles pour chaque port.

[2] SDI à liaison simple uniquement (SDI niveau A)
