Comment configurer

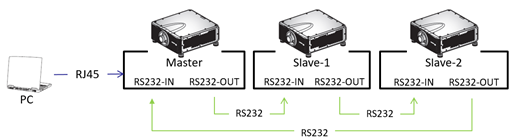

Raccordement par câble
- Raccordez le PC au projecteur principal par LAN(RJ45).
- Raccordez les projecteurs en boucle avec une connexion en guirlande par la borne « entrée RS232 » et la borne « sortie RS232 ».
Image 5–16
Remarque : La fonction Synchronisation multi-projecteurs est disponible avec 60 projecteurs au maximum.La durée de communication entre les projecteurs est influencée par la quantité de guirlandes de projecteurs.
Pour la synchronisation multi-projecteurs, la connexion entre les projecteurs doit adopter le câble pour ordinateur RS232 Null modem, 9 broches femelles à 9 broches mâles.
- Réglage du menu de réglage à l’écran (OSD) Entrez > >
Définissez le mode de synchronisation. Sélectionnez l’un des éléments suivants.
Option Description Désactivé (par défaut) Sélectionnez cet élément pour désactiver la synchronisation multi-projecteurs. Maître Sélectionnez cet élément lorsque la fonction Synchronisation multi-projecteurs est activée. Réglez cet élément uniquement sur un projecteur devenant la source de synchronisation de l’opération. Esclave Sélectionnez cet élément lorsque la fonction Synchronisation multi-projecteurs est activée. Définissez cet élément dans tous les projecteurs liés, à l’exception du projecteur défini comme « Maître ».
Image 5–17
Image 5–18 Remarque : le projecteur dont le « MODE » est réglé sur « SLAVE » peut être utilisé individuellement. À ce moment, l’opération d’obturateur suit le paramètre « Obturateur » du menu « Système » dans ce projecteur.
État : vérifiez l’état du système, en indiquant si tous les projecteurs, notamment les projecteurs ciblés pour cette fonction, sont raccordés selon un réglage correct.
Option Description Déconnecté Les projecteurs ne sont pas correctement raccordés ou réglés. Veuillez vérifier le statut de connexion du câble et les réglages du projecteur. Connecté Tous les projecteurs sont correctement raccordés avec les bons réglages.
Image 5–19
