2.1 Conoscere il proiettore

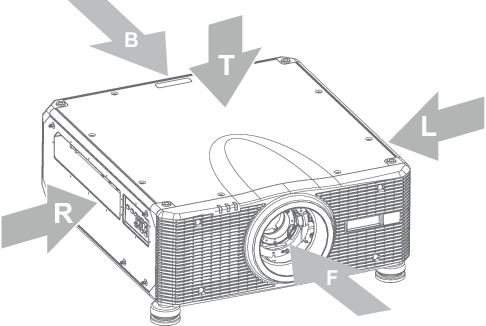

Convenzione di orientamento

Il presente manuale si riferisce al lato sinistro del proiettore come lato sulla sinistra di chi si trova dietro al proiettore e guarda verso lo schermo di proiezione davanti al proiettore.

Immagine 2–1
T
Superiore
L
Sinistro
F
Parte anteriore
D
Destro
B
Indietro
Posizione del componente

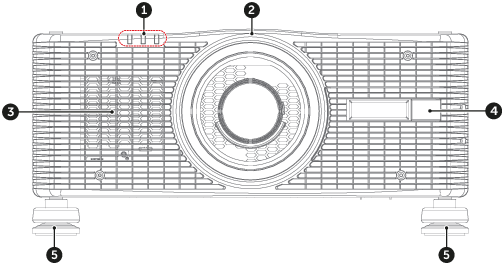

Immagine 2–2 Vista frontale
1
LED di stato
2
Lente di proiezione
3
Bocchette dell’aria di raffreddamento
4
Sensore IR anteriore
5
Piedini di regolazione

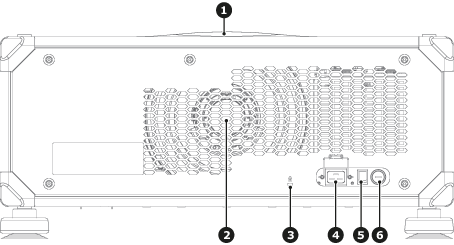

Immagine 2–3 Vista posteriore
1
Sensore IR superiore
2
Bocchette dell’aria di raffreddamento (scarico)
3
Dispositivo di blocco Kensington
4
Ingresso CA
5
Interruttore di alimentazione
6
Ubicazione fusibile

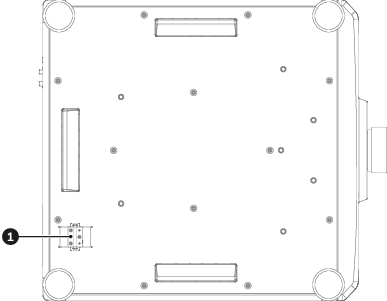

Immagine 2–4 Vista dal basso
1
Barra antifurto
Immagine 2–5

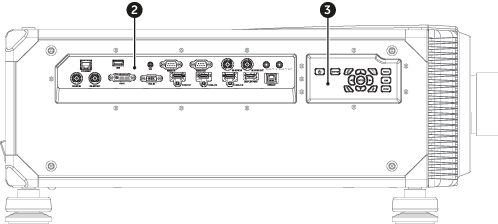

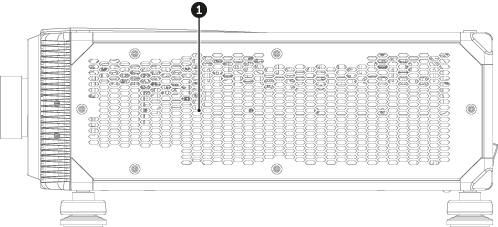

Immagine 2–6 Viste laterali
1
Bocchette dell’aria di raffreddamento
2
Pannello di ingresso/uscita
3
Tastierino integrato
Flusso dell’aria
Immagine 2–7
