4.1 Pannello I/O (ingresso/uscita)

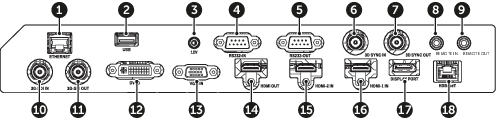

Posizione delle porte di ingresso e uscita
Immagine 4–1
N.NomeTipoCavoConnessioni di esempio[1]
1EthernetPorta di controlloCavo RJ-45Rete aziendale o locale
2USB Type APorta di controlloCavo di alimentazione USBPC, unità flash USB
312 VPorta di controlloCavo trigger 12 Vschermo motorizzato, tendina, ecc.
4RS-232-INPorta di controlloCavo RS-232PC
5RS-232-OUTPorta di controlloCavo RS-232PC
6Sincronizzazione 3D INIngressoCavo sincronizzazione 3DPC
7Sincronizzazione 3D OutUscitaCavo emettitore 3Demettitore 3D
8Telecomando INPorta di controlloCavo telecomando cablatoUnità telecomando
9Telecomando OUTPorta di controlloCavo telecomando cablatoUnità telecomando
103G-SDI IN[2]IngressoCavo 3G-SDITelecamera
113G-SDI OUT[2]UscitaCavo 3G-SDISchermo, altri proiettori
12DVI-DIngressoCavo DVI-DPC
13VGA-INIngressoCavo VGAPC
14HDMI™ OUT (HDMI 2.0)UscitaCavo HDMISchermo
15HDMI™-2 IN (HDMI 2.0)IngressoCavo HDMIPC, console di gioco, lettore multimediale
16HDMI™-1 IN (HDMI 2.0)IngressoCavo HDMIPC, console di gioco, lettore multimediale
17DisplayPort 1.2aIngressoCavo DisplayPortPC, Mac
18HDBaseT™IngressoCavo RJ-45Media Player

[1] Si tratta solo di alcuni esempi di ciò che è possibile collegare. Per ogni porta, potrebbero essere disponibili più opzioni.

[2] Solo SDI Single Link (SDI livello A)
