Come configurare

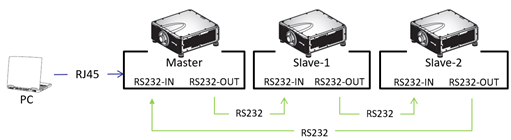

1. Collegamento dei cavi

   • Collegare il PC al proiettore master tramite LAN (RJ45).
   • Collegare i proiettori in serie tramite il terminale “RS232 in” e il terminale “RS232 out”.





   Nota: La funzione Sincronizzazione multiproiettore sarà disponibile con un massimo di 60 proiettori.

   La durata della comunicazione tra i proiettori dipende dalla quantità di proiettori collegati in serie.

   Per la Sincronizzazione multiproiettore, il collegamento tra i proiettori necessita del cavo RS232 a 9 pin femmina per la connessione null-modem a 9 pin con il computer.

2. Impostazione OSD: Immettere OSD > Comunicazione > Sincronizzazione multiproiettore.

3. Impostazione modalità di sincronizzazione: selezionare una delle voci seguenti.

   Opzione	Descrizione
   Off (predefinito)	Selezionare questa voce per disabilitare Sincronizzazione multiproiettore.
   Master	Selezionare questa voce se la funzione Sincronizzazione multiproiettore è abilitata. Impostare questa voce solo su un proiettore che diventa la sorgente di sincronizzazione.
   Slave	Selezionare questa voce se la funzione Sincronizzazione multiproiettore è abilitata. Selezionare questa voce in tutti i proiettori collegati, tranne quello impostato come “Master”.





   Nota: il proiettore con la modalità impostata su “Slave” può essere utilizzato da solo. In tal caso, il funzionamento dell’otturatore seguirà l’impostazione del menu “Sistema” come “Otturatore” impostato in quel proiettore.

4. Stato: controllare lo stato del sistema, che indica se tutti i proiettori, compresi quelli destinati a questa funzione, sono collegati con le impostazioni corrette.

   Opzione	Descrizione
   Disconnesso	I proiettori non sono collegati correttamente o non hanno le impostazioni corrette. Controllare lo stato del collegamento dei cavi e le impostazioni del proiettore.
   Connesso	Tutti i proiettori sono collegati correttamente e hanno le impostazioni corrette.
