Informazioni sul menu di installazione

Questo menu consente di configurare le impostazioni del proiettore per proiettare correttamente le immagini in base alle specifiche circostanze di installazione.

Il menu secondario disponibile include:

• Lente
• Orientamento
• Proporzioni
• Scala
• Segnale
• Edge mask
• Configurazione immagine automatica
• Correzione geometrica (distorsione)
• Proiezione multipla
• Motivo di prova
• Congela schermo
• Reset installazione

Lente

Configurare le seguenti impostazioni lente per regolare la posizione e la qualità immagine.

Orientamento

Impostazione dell’orientamento di proiezione secondo la direzione di installazione del proiettore:

• Supporto soffitto: attivare/disattivare la funzione per l’installazione del supporto soffitto.
• Direzione: selezionare la proiezione frontale o la proiezione posteriore sulla base della posizione relativa del proiettore rispetto allo schermo.

Formato

Il formato dell’immagine proiettata. Le opzioni disponibili sono:

• Auto (predefinito)
• 4:3
• 16:9
• 16:10
• Letterbox
• Nativo

Suggerimento: Il proiettore può rilevare il formato immagine dalla sorgente collegata. Selezionare Auto per visualizzare il formato immagine rilevato.

Scala

Ridimensionare digitalmente il formato immagine e la posizione per adattarli all’attuale superficie di proiezione.

Zoom digitale

Regola digitalmente il formato dell’immagine proiettata.

• Proporzionale: abilitare la funzione per avere altezza e larghezza dell’immagine modificate con lo stesso rapporto.
• Orizzontale: usare i tasti a freccia sinistra e destra per modificare l’ampiezza dell’immagine proiettata.
• Verticale: usare i tasti a freccia su e giù per modificare l’altezza dell’immagine proiettata.

Spostamento digitale

Consente di regolare la posizione dell’area di visualizzazione all’interno della gamma di offset della lente. Utilizzare le frecce per spostare l’immagine proiettata in orizzontale o in verticale.

Reimposta

Consente di ripristinare tutte le impostazioni di ridimensionamento ai valori predefiniti di fabbrica.

Suggerimento: Per prima cosa, eseguire uno zoom digitale. Eseguire uno spostamento digitale solo quando lo zoom è stato aumentato/ridotto nella posizione desiderata.

Segnale

Configurare le impostazioni per proiettare correttamente i segnali di ingresso e trasferire i segnali di uscita.

Segnale automatico

Quando il segnale automatica è attivato, il proiettore rileva automaticamente e seleziona il segnale di ingresso.

Una volta selezionata una sorgente di ingresso, è possibile premere il tasto di immissione sulla tastiera o il pulsante di immissione sul telecomando per passare all’altra sorgente disponibile.

Se il segnale automatico è disattivato, premendo il tasto o il pulsante di immissione sarà possibile di portare in alto il menu secondario del segnale di ingresso.

Segnale di ingresso

Selezionare un segnale di ingresso dall’elenco delle sorgenti. Le sorgenti di ingresso disponibili sono VGA, HDMI-1, HDMI-2, DVI-D, DisplayPort, 3G-SDI^[4] e HDBaseT.

PIP/PBP

La modalità PIP/PBP (picture in picture/picture by picture) consente di visualizzare due immagini da due sorgenti differenti. Per ulteriori informazioni sulla compatibilità PIP/PBP, consultare “Modalità di compatibilità”.

• Attivazione PIP / PBP: selezionare la modalità PIP/PBP adeguata.

  • Off: disabilitare la modalità PIP/PBP.
  • PBP: visualizzare due sorgenti di ingresso simultaneamente sui lati sinistro e destro dello schermo.
  • PIP: visualizzare una sorgente di ingresso sullo schermo principale e l'altra sorgente di ingresso su una finestra di anteprima.
• Sorgente principale: selezionare una sorgente di ingresso per l’immagine principale. Le sorgenti di ingresso disponibili sono VGA (predefinita), HDMI1, HDMI2, DVI-D, Display Port, 3G-SDI^[4] e HDBaseT.
• Sorgente secondaria: sorgente di ingresso per la seconda immagine. Le sorgenti di ingresso disponibili sono VGA, HDMI1 (predefinita), HDMI2, DVI-I, Display Port, 3G-SDI^[4] e HDBaseT.
• Scambia sorgente: invertire sorgente principale e secondaria.
• Formato immagine secondario: modificare la dimensione di visualizzazione della sorgente secondaria in modalità PIP.

• Posizione secondaria: regolare il layout delle due immagini. Nel grafico di layout di seguito, “P” indica l’immagine principale:

  Layout PIP	Dimensione PIP
  	Piccolo	Medio	Grande
  PIP, in basso a destra
  PIP, in basso a sinistra
  PIP, in alto a sinistra
  PIP, in alto a destra

  Layout PBP
  PBP, principale a sinistra	PBP, principale a destra
  PBP, principale superiore	PBP, principale inferiore

• Luminosità secondaria: 0 - 100, regola la luminosità della sorgente secondaria PIP/PBP.
• Contrasto secondario: 0 - 100, regola il rapporto di contrasto della sorgente secondaria PIP/PBP.
• Spazio colore secondario: consente di selezionare uno spazio colore per la sorgente secondaria PIP/PBP. Automatico / RGB (0 - 255) / RGB (16 - 235) / REC709 / REC601

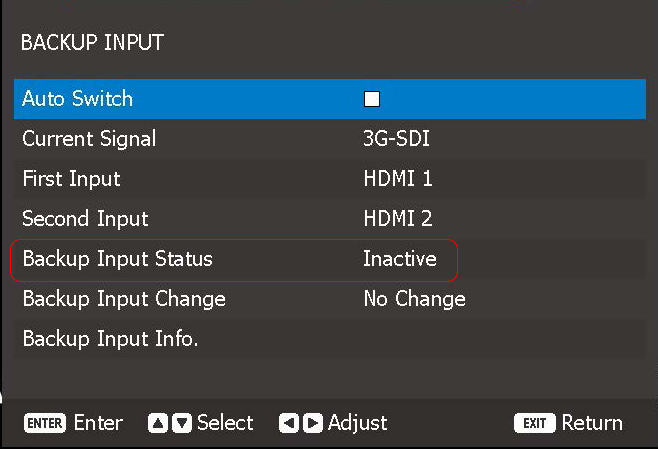

Ingresso backup

La funzione di Ingresso backup consente all’utente di configurare due sorgenti di ingresso con la medesima specifica di risoluzione. In seguito alla perdita di una sorgente di ingresso, il proiettore passa automaticamente all’altra sorgente.

Questa funzione è utile per le installazioni e le configurazioni che richiedono la visualizzazione ininterrotta del contenuto sorgente, come live show, esibizioni e sale di controllo critiche.

• Commutazione automatica: attivare questa opzione per passare automaticamente alla sorgente in ingresso di backup quando la sorgente corrente non funziona.
• Segnale corrente: consente di visualizzare il segnale attivo corrente.
• Primo ingresso: selezionare un segnale come prima sorgente di ingresso. Una volta attivata la sorgente selezionata, il menu OSD elenca risoluzione del segnale, frequenza di aggiornamento orizzontale e spazio di colore.
• Secondo ingresso: consente di selezionare un segnale come seconda sorgente di ingresso. Una volta attivata la sorgente selezionata, il menu OSD elenca risoluzione del segnale, frequenza di aggiornamento orizzontale e spazio di colore.

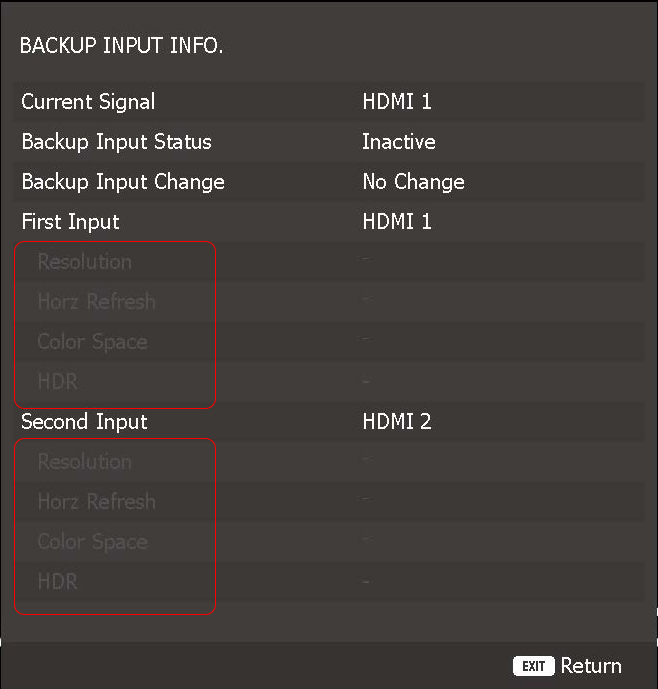

• Stato ingresso backup: consente di visualizzare lo stato della funzione. Stato ingresso backup è attivo se vengono soddisfatte le

  seguenti condizioni:

  • Commutazione automatica attivata.
  • Le due sorgenti di ingresso selezionate hanno la medesima specifica di risoluzione
  • Le due sorgenti di ingresso selezionate sono attive contemporaneamente
  • Il proiettore sta visualizzando una delle due sorgenti.

  Nota sulla funzione di ingresso backup:

  • Solo gli ingressi HDMI1, HDMI2, DVI e HDBaseT supportano la funzione Ingresso backup. L’ingresso 3G-SDI non supporta la funzione Ingresso backup.

  • Per attivare la funzione Ingresso backup, devono essere soddisfatte le seguenti condizioni tra due sorgenti di ingresso backup (Primo ingresso e Secondo ingresso): i dati relativi a Risoluzione, Aggiornamento orizzontale (frequenza di aggiornamento orizzontale), Spazio di colore e HDR devono essere identici.



  • Se tali condizioni vengono soddisfatte, l’opzione Stato ingresso backup verrà visualizzata come “Attiva” nel menu OSD.



  Esempi di ingresso backup

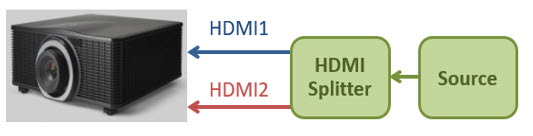

  Caso 1: ingresso backup attivo con splitter



  • Utile per la visualizzazione ininterrotta di contenuti in spettacoli dal vivo, esposizioni e sale di controllo critico.
  • Lo Stato ingresso backup è attivo nella stessa Risoluzione, Spazio di colore e Aggiornamento orizzontale.
  • Sorgente di ingresso backup (HDMI1/ HDMI2 / HDBaseT / DVI)

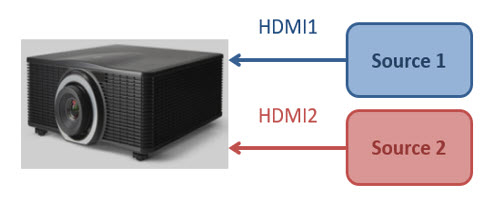

  Caso 2: sorgente di ingresso diversa (senza splitter)



  • 2 sorgenti di ingresso, HDMI1 e HDMI2
  • Se Stato ingresso backup è attivo, passare automaticamente a HDMI2 senza soluzione di continuità quando si perde il segnale HDMI1.
  • A causa della differenza di Risoluzione/Spazio di colore/Aggiornamento orizzontale tra due sorgenti di ingresso, in alcuni casi la commutazione e la risincronizzazione automatiche potrebbero durare alcuni secondi da HDMI1 a HDMI2 quando si perde il segnale HDMI1.

Commutatore HDMI automatico

Se è abilitato Commutatore HDMI automatico, è possibile scegliere solo HDMI1 o HDMI2 come sorgente di ingresso e HDMI2 ha una priorità più alta di HDMI1. Se l’ingresso attuale è HDMI1, viene forzata la commutazione su HDMI2, mentre viene rilevato un segnale di inserimento in HDMI2. Passa automaticamente a HDMI1 dopo aver rimosso il segnale HDMI2.

VGA

Configurare la sorgente VGA selezionando Fase, Posizione H., Posizione Vert. e risoluzione idonei.

HDMI

Configurare le porte HDMI del proiettore.

• Uscita: selezionare una porta HDMI per emettere il segnale.
• EDID: quando si riceve un segnale HDMI, impostare la compatibilità EDID del proiettore per visualizzare correttamente il segnale. Selezionare 1.4 per i dispositivi di ingresso con HDMI 1.4 o 2.0 per i dispositivi HDMI 2.0.
• EDID personalizzato: l’utente può impostare una tabella di risoluzione degli ingressi personalizzata.

HDBaseT

Configurare le impostazioni HDBaseT per visualizzare correttamente il segnale HDMI trasferiti tramite la porta HDBaseT.

• EDID: quando si riceve un segnale HDMI mediante HDBaseT, impostare la compatibilità EDID del proiettore per visualizzare correttamente il segnale. Selezionare 1.4 per i dispositivi di ingresso con HDMI 1.4 o 2.0 per i dispositivi HDMI 2.0.

Ri-sincronizzazione automatica segnale

Se abilitato, ogni volta che si cambia la sorgente di ingresso, il sistema sincronizza automaticamente il proiettore con la sorgente di ingresso collegata di recente.

Risoluzione nativa di proiezione

L’utente può cambiare la risoluzione nativa in 1920x1200 60 Hz (predefinita) o 1920x1080 60 Hz.

Edge mask

La funzione di edge blending consente di nascondere uno o più bordi dell’immagine proiettata. È possibile utilizzare questa funzione per rimuovere il rumore di codifica dal video sui bordi delle immagini video.

0 - 100 (valore predefinito 0)

Correzione geometria (distorsione)

Consente di configurare le impostazioni geometriche per rimodellare l’immagine in base alle diverse superfici di proiezione. Queste opzioni sono divise in due opzioni:

• Distorsione di base: inclusa Keystone, Cuscinetto e 4 angoli
• Distorsione avanzata: Punti griglia, Distorci interno, Distorci nitidezza e altro ancora.

Distorsione di base:

• Keystone: la funzione Keystone viene utilizzata per regolare le immagini in una forma rettangolare asimmetrica.

  • Orizzontale: regolare il lato sinistro e destro dell’immagine proiettata per creare un rettangolo uniforme. Viene utilizzato per le immagini con lato sinistro e destro differenti.



  • Verticale: regolare il lato superiore e inferiore dell’immagine proiettata per creare un rettangolo uniforme. Viene utilizzato per le immagini con lato superiore e inferiore differenti.



• Cuscinetto: la funzione Cuscinetto viene usata per regolare l’immagine con distorsione a barilotto o a cuscinetto.

  • Orizzontale: correggere l’immagine proiettata con distorsione a barilotto o a cuscinetto orizzontale.



  • Verticale: consente di correggere l’immagine proiettata con distorsione a barilotto o a cuscinetto verticale.



• 4 angoli: rimodellare l’immagine spostando i 4 angoli dell’immagine in modo che si adattino a una superficie di proiezione.



• Ripristina: ripristinare le impostazioni geometriche ai valori predefiniti di fabbrica.

Distorsione avanzata:

• Punti griglia: usare questa funzione per regolare superfici piane e curve.
• Distorci interno: consente di attivare o disattivare il comando di distorsione interno.^[5].
• Distorci nitidezza: quando le linee della griglia sono deformate da dritte in curvate, le linee della griglia saranno distorte e diventeranno frastagliate. Per evitare che le linee frastagliate siano troppo visibili, gli utenti possono regolare la nitidezza di distorsione per sfocare o affinare il bordo delle immagini.
• Colore griglia: selezionare un colore griglia per il motivo di distorsione e blending.
• Sfondo griglia: selezionare lo sfondo della griglia.

• Impostazioni di blend: configura le impostazioni di blend sul proiettore per unire due o più immagini adiacenti in una immagine perfetta e più grande.

  • Ampiezza blend: impostare la larghezza dell’area di blend.
  • Sovrapponi numero griglia: impostare il numero griglia di sovrapposizione blend.
  • Gamma: consente di impostare il valore di gamma dell’area di blend per regolare la curvatura dell’effetto di blending.



• Memoria geometria: il proiettore consente all’utente di salvare fino a cinque memorie geometriche, inclusa quella impostata direttamente sul proiettore e quelle configura attraverso il Toolset del proiettore. Le opzioni disponibili sono Salva memoria, Applica memoria e Cancella memoria.
• Reset: ripristinare i valori geometrici alle impostazioni predefinite di fabbrica.

Configurazione immagine automatica

Consente di regolare automaticamente l’immagine per ottenere prestazioni migliori.

• Messa a fuoco automatica: consente di regolare automaticamente la messa a fuoco dell’immagine.
• Colore parete automatico: consente di regolare automaticamente il colore dell’immagine per adattarlo al colore dello schermo di proiezione.
• Uniformità del colore automatica: consente di regolare automaticamente il Guadagno di uniformità del colore per ottenere prestazioni più uniformi.

Nota: La regolazione automatica viene eseguita tramite il modulo telecamera opzionale. Verificare che la telecamera sia installata e non sia coperta da oggetti. Il processo di regolazione automatica potrebbe richiedere più di un minuto per il completamento.

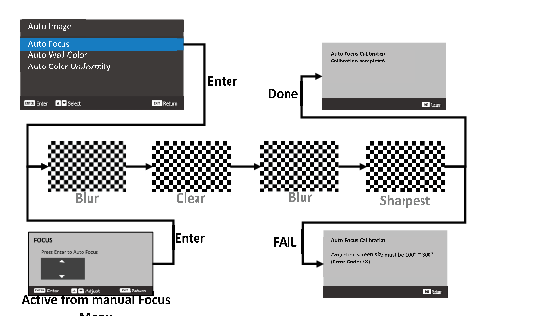

Messa a fuoco automatica

Consente di regolare automaticamente il motore di messa a fuoco per ottenere l’immagine più nitida e bilanciata; per la regolazione, attenersi alla procedura di seguito.

Nota: Installare il proiettore parallelamente allo schermo per ottenere risultati di calibrazione ottimali.

Si consiglia di correggere la messa a fuoco manualmente dopo l’installazione del sistema, allo scopo di garantire le massime prestazioni della funzione Messa a fuoco automatica.

Colore parete automatico

La regolazione HSG automatica serve per la compensazione cromatica dei colori di sfondo. Per la regolazione, attenersi alla procedura di seguito.

Nota: A seconda della luminosità della stanza o delle condizioni dello schermo, le prestazioni di calibrazione possono variare.

Se i dati target non rientrano nella gamma cromatica del proiettore, il colore non verrà riprodotto in modo corretto.

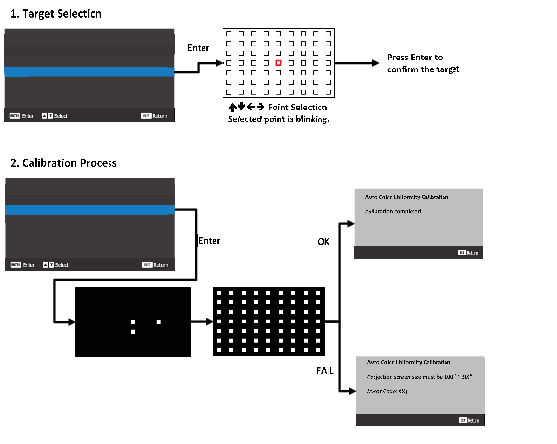

Uniformità del colore automatica

La regolazione dell’uniformità immagine serve per controllare il guadagno di uniformità dell’intera immagine di proiezione per migliorare le prestazioni in termini di uniformità dell’immagine. L’utente può scegliere una delle 63 posizioni (9x7) come target e regolare il guadagno di uniformità di altre posizioni in base al target per migliorare le prestazioni in termini di uniformità. Per la regolazione, attenersi alla procedura di seguito.

Nota: A seconda della luminosità della stanza o delle condizioni dello schermo, le prestazioni di calibrazione possono variare.

Se i dati target non rientrano nella gamma cromatica del proiettore, il colore non verrà riprodotto in modo corretto.

In caso di problemi con l’Immagine automatica

Se si verificano problemi con le funzioni di Immagine automatica, provare quanto segue:

• Verificare che la telecamera integrata sia collegata al proiettore
• Accertarsi che non vi sia niente che blocca la telecamera integrata sul lato anteriore di ciascun proiettore
• Evitare luce intensa tra la telecamera e l’immagine proiettata
• Lasciare che la temperatura di sistema si stabilizzi per oltre 30 minuti dopo l’accensione del proiettore
• La funzione Immagine automatica è disponibile per dimensioni di proiezione 100~300 pollici
• La funzione Immagine automatica non è supportata in modalità 3D
• Se si continuano a ricevere messaggi di errore, rivolgersi a un tecnico

Proiezione multipla

Proiezione multipla è un gruppo di menu secondari composto da funzioni per applicazioni con più proiettori.

Motivo di prova

Selezionare un motivo di prova Le opzioni disponibili sono:

• Off (nessun motivi di test)
• Griglia verde
• Griglia magenta
• Griglia bianco
• Bianco
• Nero
• Rosso
• Verde
• Blu
• Azzurro
• Magenta
• Giallo
• Contrasto ANSI 4x4
• Barra dei colori
• Schermo pieno.

Congela schermo

Selezionare per mettere in pausa la visualizzazione dello schermo nonostante qualsiasi modifica nel dispositivo sorgente.

Reset installazione

Ripristinare tutte le impostazioni di installazione ai valori predefiniti di fabbrica.
