3.3 Installation der VESA-Befestigung

So befestigen Sie den Monitor an der VESA-Befestigungslösung

Dieser Monitor kann an einem VESA-Arm oder -Ständer (VESA 200 mm oder VESA 600 mm) befestigt werden.

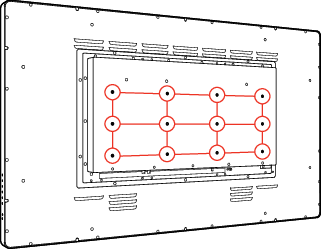

Abbildung 3–7

Die VESA-Befestigungsbohrungen an der Rückseite des Monitors sind mit Blindbefestigern vom Typ M6 ausgestattet, um die VESA-Montageplatte zu fixieren. Abhängig von der Dicke (D) der VESA-Platte und der Dicke möglicher Unterlegscheiben (U) sollte eine andere Schraubenlänge (L) gewählt werden.

Beachten Sie die folgende Regel, um eine passende Schraubenlänge zu wählen:

Abbildung 3–8
Achtung: Ziehen Sie die Schrauben mit einem Drehmoment von 3 Nm fest, wenn Sie die VESA-Montageplatte fixieren.
Achtung: Es ist ein Haltearm zu verwenden, der den VESA-Anforderungen entspricht.
Achtung: Die VESA-Schnittstelle des Monitors wurde für den Sicherheitsfaktor 6 konzipiert (sie hält das sechsfache Gewicht des Monitors aus). Verwenden Sie im medizinischen System einen Arm mit einem geeigneten Sicherheitsfaktor (IEC60601–1).
