3.2 Spannungsversorgungsanschluss

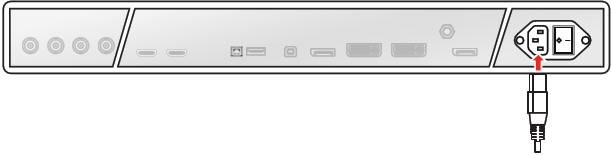

Netzanschluss

Verbinden Sie den Stromversorgungseingang des Monitors über das passende mit dem Monitor gelieferte Netzkabel mit einer geerdeten Netzsteckdose.

Abbildung 3–4
Warnung: Der Monitor muss geerdet werden.

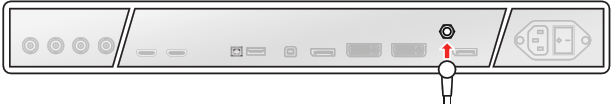

Potenzialausgleich

Wenn zwischen dem Monitor und anderen Geräten ein Potenzialausgleich erforderlich ist, verbinden Sie den Potenzialausgleich-Stift (POAG) mit dem Potenzialausgleich-Anschluss des Geräts.

Abbildung 3–5
Zusätzlicher Erdungsschutz

Für eine zusätzliche Erdung erden Sie das Gerät, indem Sie den Masseschutzstift über ein Kabel mit der Mindestgröße AWG18 mit einer geerdeten Netzsteckdose verbinden (entsprechend den nationalen Vorschriften in Bezug auf die maximal zulässige Kabellänge). Verwenden Sie die mitgelieferte M4-Schraube, um das Kabel mit dem Masseschutzstift zu verbinden.

Abbildung 3–6
