3.1.3 MDSC-8255 12G

Za povezivanje sučelja
  1. Povežite jedan ili više video izvora s odgovarajućim video ulazima na zaslonu. Za popis podržanih video ulaza, pogledajte “Tehničke specifikacije”. Pogledajte “SDI konfiguracija (samo za MDSC-8255 12G)” kako biste doznali više o mogućim načinima SDI konfiguracije.
  2. Kloniranje slike na zaslonu: cijela aktivna slika na zaslonu (uključujući zaslonski prikaz) može se duplicirani na FHD (1080p/1080i) signal na DVI izlaznom priključku, na koji se može povezati dodatni DVI video prijamnik.
  3. Povežite USB2.0 tip B sučelje s radnom stanicom za upotrebu protokola daljinskog upravljanja, za ažuriranje programske opreme zaslona ili za povezivanje bilo koje vrste USB periferne opreme s USB sučeljem zaslona.
  4. Upotrijebite bilo koji USB periferijski uređaj (tipkovnicu, miš, web-kameru...) povezivanjem s dostupnim USB sučeljima.
  5. Priključak +5 VDC - 2 A izlazna snaga za dodatnu opremu (suprotni utikač HIROSE RP34L-5PA- 2SC(1857)(71)).

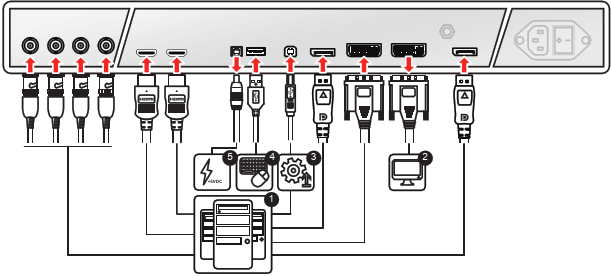

Slika 3–3
Napomena: Preporučuju se certificirani kabeli za DisplayPort VESA DP 1.2 za 5.4 Gbps HBR2 duljine do 2 m.
Napomena: Preporučuju se prvorazredni certificirani kabeli HDMI 2.0 kabeli duljine do 3 m.
Napomena: Preporučeni su kabeli 3G-SDI Belden 1694A duljine do 50 m i 12G-SDI Belden 4855R duljine do 30 m.
Napomena: Izlaz DVI mora biti omogućen u zaslonskom izborniku (pogledajte “DVI izlaz”).
Napomena: Podskup naredbi protokola daljinskog upravljanja dostupan je i na novom DDC protokolu na pomoćnom kanalu za DVI i DisplayPort1.
