3.1.1 MDSC-8255 LED

Za povezivanje sučelja
  1. Povežite jedan ili više video izvora s odgovarajućim video ulazima na zaslonu. Za popis podržanih video ulaza i sinkronizacija, pogledajte “Tehničke specifikacije”.
  2. Kada je povezan SDI video ulaz, može se povezati dodatni SDI video prijamnik na SDI izlaz (= ponavljajuća ulazna SDI petlja).
  3. Kloniranje slike na zaslonu: cijela aktivna slika na zaslonu (uključujući zaslonski prikaz) može se duplicirani na FHD (1080p/1080i) signal na DVI izlaznom priključku, na koji se može povezati dodatni DVI video prijamnik.
  4. Povežite mikro-USB sučelje s radnom stanicom da biste upotrijebiti protokol za daljinsko upravljanje, ažurirali programsku opremu zaslona ili povezali bilo koji USB periferijski uređaj s USB sučeljima na zaslonu.
  5. Upotrijebite bilo koji USB periferijski uređaj (tipkovnicu, miš, web-kameru) povezivanjem s USB sučeljem (potrebno je hostirano računalo povezano s mikro USB portom).

  6. Priključak jačine +5 VDC - 2A, izlazni, za dodatnu opremu (priključak za uparivanje HIROSE RP34L-5PA- 2SC(1857) (71)).

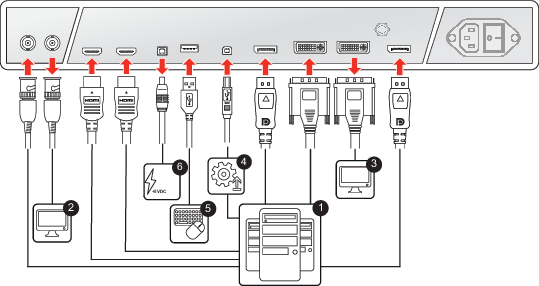

    Slika 3–1
Napomena: Preporučuju se certificirani kabeli za DisplayPort VESA DP 1.2 za 5.4 Gbps HBR2 duljine do 3 m.
Napomena: Preporučuju se prvorazredni certificirani kabeli HDMI 2.0 kabeli duljine do 3 m.
Napomena: Preporučeni su kabeli 3G-SDI Belden 1694A duljine do 50 m i 12G-SDI Belden 4855R duljine do 30 m.
Napomena: Izlaz DVI mora biti omogućen u zaslonskom izborniku (pogledajte “DVI izlaz”).
Napomena: Podskup naredbi protokola daljinskog upravljanja dostupan je i na novom DDC protokolu na pomoćnom kanalu za DVI i DisplayPort1.
