3.1.3 MDSC-8255 12G

Pentru a conecta interfețele
  1. Conectați una sau mai multe surse video la intrările video corespunzătoare ale monitorului. Pentru a vedea lista cu intrări video suportate, consultați “Specificații tehnice”. Consultați “Configurare SDI (doar pentru MDSC-8255 12G)” referitor la modurile posibile de configurare SDI.
  2. Clona imaginii de pe ecran: Întreaga imagine activă de pe ecran (inclusiv OSD) poate fi copiată într-un semnal FHD (1080p/1080i) la conectorul de ieșire DVI, la care se poate conecta o destinație video DVI suplimentară.
  3. Conectați interfața USB2.0 tip B la o stație de lucru pentru a utiliza protocolul de telecomandă, pentru a actualiza firmware-ul monitorului sau pentru a putea conecta orice dispozitiv periferic USB la interfețele USB ale monitorului.
  4. Utilizați orice dispozitiv periferic USB (tastatură, mouse, webcam etc.) prin conectarea acestuia la interfețele USB disponibile.
  5. Conector +5 V c.c. – 2 A ieșire de alimentare pentru accesoriu (conector omolog HIROSE RP34L-5PA- 2SC(1857)(71)).

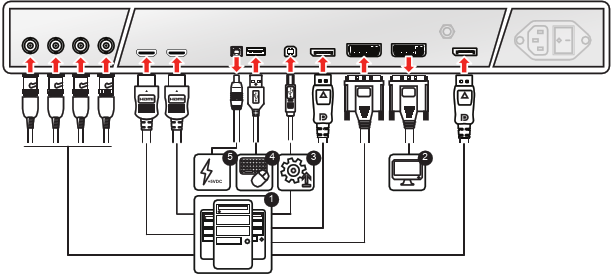

Imagine 3–3
Notă: Se recomandă cabluri DisplayPort VESA DP 1.2 certificate pentru 5.4 Gbps HBR2, cu o lungime de până la 2 m.
Notă: Se recomandă cabluri HDMI 2.0 certificate, de calitate, cu o lungime de până la 3 m.
Notă: Se recomandă cablurile 3G-SDI Belden 1694A cu o lungime de până la 50 m și cablurile 12G-SDI Belden 4855R cu o lungime de până la 30 m.
Notă: Ieșirea DVI trebuie să fie activată în meniul OSD (consultați “Ieșirea DVI”).
Notă: De asemenea, un subset de comenzi ale protocolului de telecomandă este disponibil cu un protocol DDC nou pe DVI și canalul auxiliar DisplayPort1.
