3.3 Instalarea pe suportul VESA

Pentru a instala monitorul pe un suport VESA

Monitorul poate fi fixat pe un braț sau suport VESA 200 mm sau VESA 600 mm.

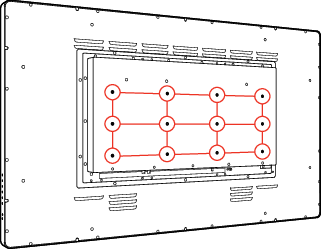

Imagine 3–7

Orificiile pentru montarea pe suportul VESA de pe partea posterioară a monitorului sunt prevăzute cu nituri oarbe de tip M6 pentru fixarea plăcii de montare VESA. În funcție de grosimea plăcii VESA (T) și de grosimea posibilelor șaibe (W), trebuie selectată o lungime diferită a șuruburilor (L).

Respectați următoarea regulă pentru selectarea lungimii adecvate a șuruburilor:

Imagine 3–8
Atenție: Strângeți șuruburile la un cuplu de 3 Nm atunci când fixați placa de montare VESA.
Atenție: Utilizați un braț care este în conformitate cu standardul VESA.
Atenție: Interfața VESA a monitorului a fost proiectată pentru un factor de siguranță 6 (pentru a susține 6x greutatea monitorului). În sistemul medical, utilizați un braț cu factor de siguranță adecvat (IEC60601–1).
