3.1.1 MDSC-8255 LED

Pentru a conecta interfețele
  1. Conectați una sau mai multe surse video la intrările video corespunzătoare ale monitorului. Pentru a vedea lista cu intrări video suportate și temporizări, consultați “Specificații tehnice”.
  2. Atunci când este conectată o intrare video SDI, se poate conecta o destinație video SDI suplimentară la ieșirea SDI (= conexiune de intrare SDI în buclă).
  3. Clona imaginii de pe ecran: Întreaga imagine activă de pe ecran (inclusiv OSD) poate fi copiată într-un semnal FHD (1080p/1080i) la conectorul de ieșire DVI, la care se poate conecta o destinație video DVI suplimentară.
  4. Conectați interfața micro-USB la o stație de lucru pentru a utiliza protocolul de telecomandă, pentru a actualiza firmware-ul monitorului sau pentru a putea conecta orice dispozitiv periferic USB la interfețele USB ale monitorului.
  5. Utilizați orice dispozitiv periferic USB (tastatură, mouse, webcam etc.) prin conectarea acestuia la interfața USB (este necesar un PC gazdă conectat la un port micro-USB).

  6. Conector +5 V c.c. – 2 A ieșire de alimentare pentru accesoriu (conector omolog HIROSE RP34L-5PA- 2SC(1857) (71)).

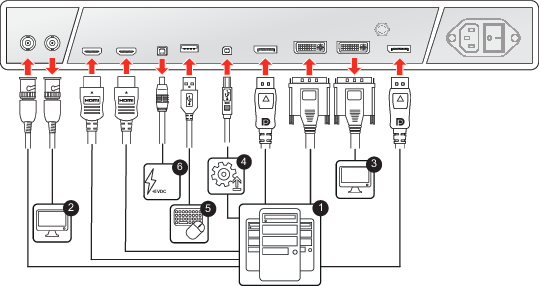

    Imagine 3–1
Notă: Se recomandă cabluri DisplayPort VESA DP 1.2 certificate pentru 5.4 Gbps HBR2, cu o lungime de până la 3 m.
Notă: Se recomandă cabluri HDMI 2.0 certificate, de calitate, cu o lungime de până la 3 m.
Notă: Se recomandă cablurile 3G-SDI Belden 1694A cu o lungime de până la 50 m și cablurile 12G-SDI Belden 4855R cu o lungime de până la 30 m.
Notă: Ieșirea DVI trebuie să fie activată în meniul OSD (consultați “Ieșirea DVI”).
Notă: De asemenea, un subset de comenzi ale protocolului de telecomandă este disponibil cu un protocol DDC nou pe DVI și canalul auxiliar DisplayPort1.
