3.1.3 MDSC-8255 12G

连接接口
  1. 将一个或多个视频源连接到显示器的相应视频输入端。有关支持的视频输入列表，请参阅 “技术规格”。有关可能的 SDI 配置模式，请参阅 “SDI 配置（仅适用于 MDSC-8255 12G）”。
  2. 屏幕图像复制：可将屏幕上的整个活动图像(包括 OSD)复制到可连接附加 DVI 视频接收器的 DVI 输出连接器上的全高清 (1080p/1080i) 信号。
  3. 将 USB 2.0 B 型接口与工作站相连以使用远程控制协议、更新显示器固件或能够将任何 USB 外围设备与显示器的 USB 接口相连。
  4. 将任何 USB 外围设备（键盘、鼠标、网络摄像头...）连接到可用 USB 接口来使用它。
  5. 适用于附件的连接器 +5 VDC - 2A 电源输出（对接连接器 HIROSE RP34L-5PA- 2SC(1857)(71)）。

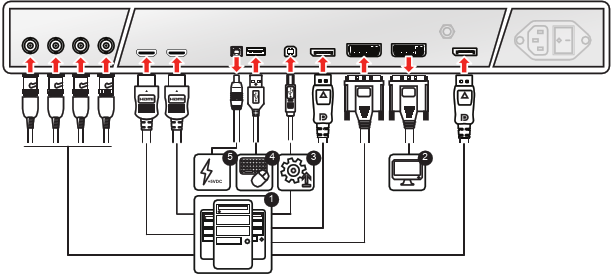

图像 3–3
备注： 建议使用用于 5.4 Gbps HBR2 的 DisplayPort VESA DP 1.2 认证电缆，最长 2 m。
备注： 建议使用经认证的优质 HDMI 2.0 电缆，最长 3 m。
备注： 建议使用长度最长为 50 m 的 3G-SDI Belden 1694A 电缆和长度最长为 30 m 的 12G-SDI Belden 4855R 电缆。
备注： 必须在 OSD 菜单中启用 DVI 输出（请参阅 “DVI 输出”）。
备注： 远程控制协议的部分命令也可用于 DVI 和 DisplayPort1 辅助通道上的新 DDC 协议。
