3.3 VESA 支架安装

使用 VESA 安装方案安装显示器

显示器可连接至 VESA 200 mm 或 VESA 600 mm 臂或支架。

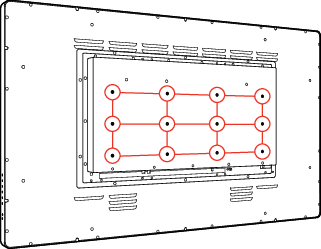

图像 3–7

显示器后侧的 VESA 安装孔配备有 M6 型盲孔螺母，用以固定 VESA 安装板。根据 VESA 板材厚度 (T) 和垫圈的可能厚度 (W)，应选择不同的螺钉长度 (L)。

在选择适当的螺钉长度时，请遵循以下规则：

图像 3–8
小心： 固定 VESA 安装板时，请以 3 Nm 的扭矩拧紧螺钉。
小心： 务必使用符合 VESA 要求的支撑臂。
小心： 显示器 VESA 接口的设计安全系数达到 6（能支撑 6 倍于显示器自重的重量）。在医疗系统中，必须使用适当安全系数的支撑臂 (IEC60601–1)。
