3.1 Input/Output (I/O) Panel

Input and output ports location

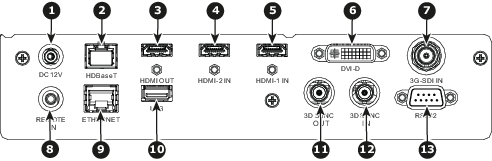

Image 3–1
1
DC 12V connector
2
HDBaseT™ connector
3
HDMI™ out connector
4
HDMI™ 2 in connector
5
HDMI™ 1 in connector
6
DVI-D connector
7
3G SDI[1] in connector
8
Wired remote connector
9
Network connector RJ45
10
USB Type A connector
11
3D Sync out connector
12
3D Sync in connector
13
RS232 connector

[1] Single link SDI only (SDI level A)
