6.1 Útmutatások újbóli becsomagoláshoz

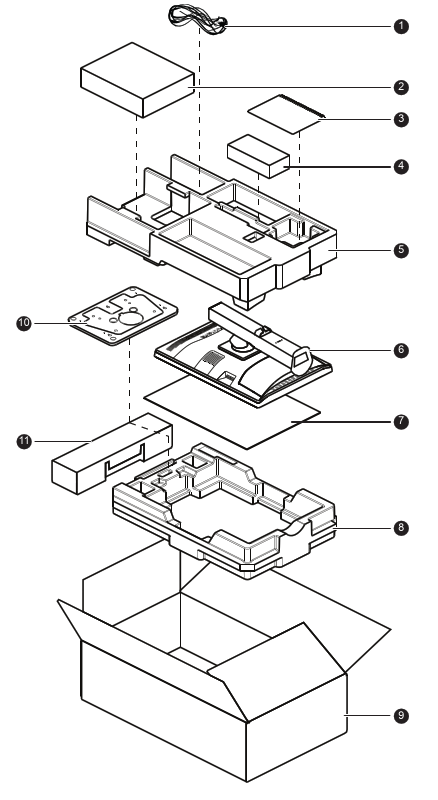

A csomagolás áttekintése
Kép 6–1
  1. Hálózati-, videó- és USB-kábelek
  2. Képernyő vezérlő doboz
  3. Rendszer CD(k) és felhasználói útmutató
  4. Külső tápegység
  5. Felső ütköző
  6. Képernyő
  7. Karton[2]
  8. Alsó ütköző
  9. Doboz
  10. Állvány alaplemez
  11. Ütköző doboz
Képernyőjének visszacsomagolásához
  1. Helyezze az üres dobozt egy stabil felületre.
  2. Helyezze be a dobozba az alsó ütközőt.
  3. Helyezze az ütköző dobozt az alsó ütköző mellé.
  4. Helyezze a kartont[2] az alsó ütközőre.

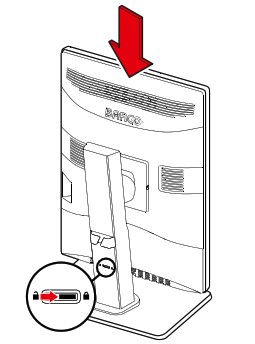

  5. Állítsa a képernyőt a legalacsonyabb helyzetbe és zárja le az állványzár mechanizmust.

    Kép 6–2

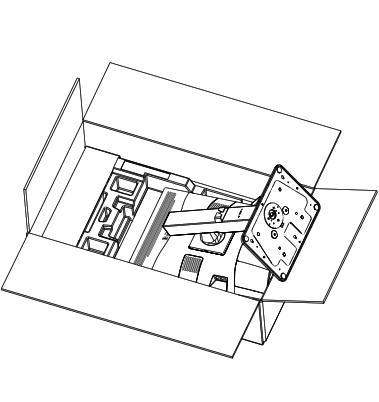

  6. Helyezze vissza a képernyőt az eredeti zacskóba, és helyezze be a dobozba úgy, hogy a panel lefelé nézzen az alábbi ábra szerint:

    Kép 6–3

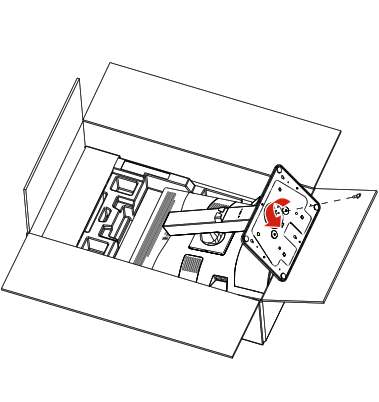

  7. Távolítsa el az állvány alaplemezét az oszlopról az erre szolgáló csavar kioldásával az alábbi ábra szerint:

    Kép 6–4

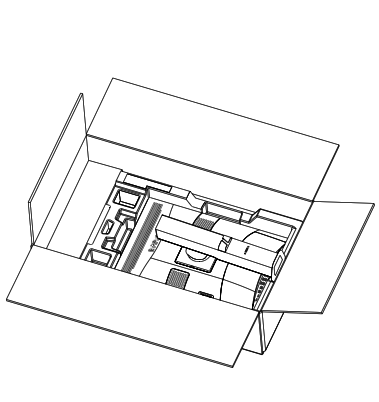

  8. Állítsa be a képernyő helyzetét úgy, hogy tökéletesen illeszkedjen a dobozhoz.

    Kép 6–5
  9. Helyezze az eltávolított állvány alaplemezt az ütköző dobozra.
  10. Helyezze a felső ütközőt a kijelző tetejére és az állvány alaplemezére.
  11. Helyezze a tartozékokat és az összes kábelt a felső ütköző külön üregébe.
  12. Zárja le és ragassza le a dobozt.

[2] Csak az MDNC-2521 SNES és az MDNC-3521 SNES verzió.
