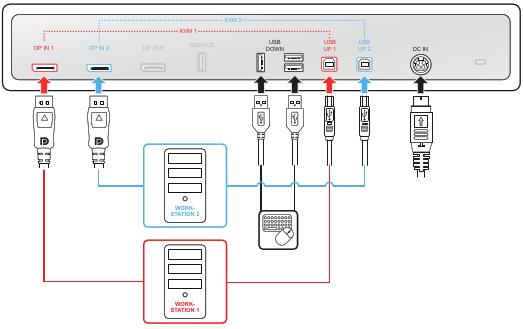

Ebben a kialakításban a képernyő két különböző munkaállomásra csatlakozik, egy-egy DisplayPort kábellel. Ha a képernyőt és a munkaállomásokat egy-egy USB-kábellel is összeköti, akkor mindkét munkaállomást a képernyőre csatlakoztatott egyetlen billentyűzettel és egérrel is lehet vezérelni. A két munkaállomás közötti videó- és vezérlőjelek átkapcsolását a KVM switch végzi, amelyet az OSD-menüből lehet működtetni.
Kép 2–4
Megjegyzés: A Barco azt javasolja, hogy a QAWeb Enterprise szoftvert a két munkaállomás közül csak az egyikre telepítse. Ha mind a két munkaállomáson telepítve lenne a QAWeb Enterprise szoftver, akkor a KVM bemenetek átkapcsolása konfigurációmódosítási eseményt indítana és a képernyő eltűnne a QAWeb Enterprise munkaállomásról.
Telepítse a képernyővezérlőt
A képernyő beállítása előtt gondoskodjon róla, hogy a számítógépén megfelelő képernyővezérlő van telepítve. A kompatibilis képernyővezérlők listáját lásd a kompatibilitási mátrixban ezen a címen: https://www.barco.com/products/medical-display-controllers
Tanács: A Nio 2MP / 3MP LED akkor működik teljes funkcionalitással, ha Barco képernyővezérlővel és Barco videómeghajtóval használják. Ezek a nagy teljesítményű videókártyák rendelkeznek a kép optimális megjelenítéséhez szükséges teljesítménnyel és képességekkel. Ezenkívül a Barco képernyővezérlők lehetővé teszik a Barco Intuitív munkafolyamat eszközök használatát, amelyek a finom részletek láthatóságának növelésére szolgáknak, hogy javítsák az olvasási munkamenetek közben a fókuszt, és felgyorsítsák a munkafolyamatot. További információt itt találhat: www.barco.com/product/intuitive-workflow-tools.
Csatlakoztassa a kábeleket
Távolítsa el a csatlakozófedelet.
Csatlakoztassa a DisplayPort 1. bemenetet (DP IN 1) a DisplayPort kimenethez az 1. munkaállomáson.
Csatlakoztassa a fő kimeneti USB csatlakozót (USB UP 1) egy USB hoszthoz az 1. munkaállomáson.
Csatlakoztassa a DisplayPort 2. bemenetet (DP IN 2) a DisplayPort kimenethez a 2. munkaállomáson.
Csatlakoztassa a másodlagos kimeneti USB csatlakozót (USB UP 2) egy USB hoszthoz a 2. munkaállomáson.
A billentyűzetet és az egeret (vagy a munkaállomások vezérlésére használt más perifériát) csatlakoztassa a képernyő USB csatlakozóira. Három bemeneti USB csatlakozó áll rendelkezésre a csatlakozórekeszben.
Megjegyzés: Ha a DPMS-mód USB töltéssel engedélyezve van (lásd “DPMS mód”) és a hibernálás engedélyezve van (lásd “Hibernálás”), a kijelzőhöz csatlakoztatott egér/billentyűzet segítségével könnyedén felébresztheti a rendszert a hibernálásból.
Ha a DPMS-mód USB töltés nélkül engedélyezve van (lásd “DPMS mód”) és a hibernálás engedélyezve van (lásd “Hibernálás”), akkor a rendszert csak a léptető tárcsa megnyomásával, vagy a munkaállomáshoz (és nem a kijelzőhöz) csatlakoztatott egérrel/billentyűzettel lehet felébreszteni a hibernált állapotból.
Csatlakoztassa a mellékelt külső egyenáramú tápegységet a képernyő tápellátás bemenetéhez.
Az összes kábelt a kábelrögzítőkön át vezesse.
Szerelje vissza a csatlakozó fedelét: csúsztassa a fedél felső részét a mélyedésekbe, majd tolja vissza a helyére a fedél alsó részét.
Néhány vagy az összes kábelt a képernyő lábazatában lévő kábelvezető csatornán keresztül vezesse.
A képernyőhöz mellékelt egyik tápkábel használatával csatlakoztassa a külső egyenáramú tápegységet egy földelt aljzathoz.
Kép 2–5
A képernyőrendszer bekapcsolása
A léptető tárcsát megnyomva/elfordítva kapcsolja be a képernyőt.
Kapcsolja be a képernyőhöz csatlakoztatott munkaállomásokat.
A képernyő az első elindításkor az alapértelmezett videómódban, az alapértelmezett frissítési sebességgel működik.
Telepítse a Barco képernyővezérlő meghajtót és az Intuitive Workflow Tools-t
Barco képernyővezérlő használata esetén indíthatja a Nio 2MP / 3MP LED megjelenítő rendszert, illetve telepítheti a Barco képernyővezérlő meghajtót és az Intuitive Workflow Tools eszközt. A Barco intuitív munkafolyamat eszközei növelik az apró részletek láthatóságát, javítják a fókuszt az olvasás során, valamint felgyorsítják a munkafolyamatot.
A Barco képernyővezérlő meghajtó és az Intuitive Workflow Tools telepítése:
A “Be/Ki kapcsolás” szakaszban leírt módon kapcsolja be a Nio 2MP / 3MP LED terméket.
Kapcsolja be a képernyőhöz csatlakoztatott munkaállomást.
A képernyő az első elindításkor az alapértelmezett videómódban, az alapértelmezett frissítési sebességgel működik.
Telepítse a Barco képernyővezérlő meghajtót és a Barco Intuitive Workflow Tools-t a Barco „Képernyővezérlő és Intuitív Munkafolyamat Eszközök” című felhasználói útmutatóban (lásd www.barco.com/support) leírtak szerint.
A meghajtók teljes telepítése után a képernyője automatikusan észlelni fogja a csatlakoztatott bemeneti videójeleket, és a megfelelő videómódot és frissítési sebességet fogja alkalmazni.
Engedélyezze a KVM switch-et
Nyissa meg a fő OSD menüt.
Navigáljon a Képbeállítások (en: Image Settings) menübe.
Lépjen a KVM switch (en: KVM Switch) almenübe.
Válassza az Engedélyezve (en: Enabled) opciót, és erősítse meg.
Megjegyzés: A KVM switch engedélyezése után a Képforrás (en: Image source) menü nem használható.
A KVM bemenetek átkapcsolásához:
Röviden nyomja be vagy fordítsa el a léptető tárcsát a gyorsbillentyű funkciók aktiválásához. A KVM switch engedélyezése miatt a gyári alapértelmezés szerint a KVM switch ikon () választódik ki.
A KVM bemenetek átkapcsolásához ismét nyomja meg a léptető tárcsát.
Tanács: Normál működés közben a léptető tárcsát kétszer megnyomva gyorsabban lehet átváltani a KVM bemeneteket. Az első megnyomás a gyorsbillentyű-sávot jeleníti meg, a második pedig átváltja a bemeneteket (mivel a KVM kapcsoló engedélyezésekor alapértelmezett módon a KVM switch ikon van kiválasztva).
Megjegyzés: A KVM bemenetek átkapcsolásakor a videó azonnal átkapcsolódik, az USB-jelek átkapcsolása azonban kicsit hosszabb ideig tarthat (max. 2 másodperc).
