2.5 VESA szerelvény telepítése

Vigyázat: A sérülés kockázatának elkerülése érdekében használjon megfelelő felszerelő készüléket.
Figyelmeztetés: Karhoz rögzített képernyőt ne mozgasson magának a képernyőnek az elhúzásával, vagy eltolásával. E helyett biztosítsa, hogy a kar el legyen látva egy VESA-kompatibilis fogantyúval és ezzel mozgassa a képernyőt.

További információkat és útmutatásokat a kar útmutató kézikönyvében találhat.

Vigyázat: Használjon a VESA 100 mm-es szabvány szerinti rögzítőt.
Áttekintés

A lábazathoz csatlakoztatott szabvány panel kompatibilis a VESA 100 mm szabvánnyal. Így használható olyan szerelvénnyel, amely megfelel a VESA 100 mm szabványnak. Ebben a fejezetben bemutatjuk, hogyan lehet kioldani a panelt a lábazatból és hogyan lehet csatlakoztatni a VESA szerelvényhez. Ha Ön nem használ szerelvényt, akkor átlapozhatja ezt a fejezetet.

  1. Oldja ki az állványzár mechanizmust, és húzza a képernyőt a legfelső pozícióba.

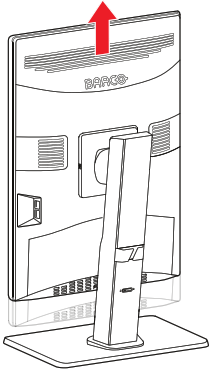

    Kép 2–6
  2. Helyezze le a kijelzőt homlokfelületével lefelé egy tiszta és puha vízszintes felületre. Vigyázzon, ne tegyen kárt a panel képernyőben.

  3. Helyezzen be egy lapos csavarhúzót a jobb oldali VESA tartó fedél nyílásába a fedél kioldásához, majd emelje fel a fedelet a lapos csavarhúzóval.

    Kép 2–7

  4. Helyezzen be egy lapos csavarhúzót a bal oldali VESA tartó fedél nyílásába a fedél kioldásához, majd emelje fel a fedelet a lapos csavarhúzóval.

    Kép 2–8

  5. Fordítsa el a VESA rögzítési pont fedőlapját, hogy láthatóvá váljanak a panelt az állványhoz rögzítő csavarok.

    Kép 2–9

  6. Tekerje ki a 4 rögzítőcsavart, miközben tartja az állványt.

    Kép 2–10

  7. A 4 darab M4-es csavar használatával erősen rögzítse a panelt a VESA szerelvényhez.

    A megfelelő csavarhosszúság kiválasztásához vegye figyelembe a következő szabályt:

    • Lmin = T + W + 10mm
    • Lmax = T + W + 12 mm
    Kép 2–11
