Informazioni generali

In questa configurazione, il display è collegato a una sola workstation con un cavo DisplayPort. Quando si collega un cavo USB dal display alla workstation, è possibile comandarla con una tastiera e un mouse connessi al display.

Installazione della scheda video

Prima di configurare il display, accertarsi che nella workstation sia installata una scheda video idonea. Per un elenco delle schede video compatibili, consultare la tabella di compatibilità disponibile all’indirizzo https://www.barco.com/products/medical-display-controllers

Suggerimento: Nio 2MP / 3MP LED funziona al massimo delle sue potenzialità quando viene utilizzato con una scheda video e un driver video di Barco. Queste schede grafiche ad alte prestazioni hanno la potenza e le funzionalità per eseguire un rendering ottimale delle immagini per questo display. Inoltre, le schede video Barco consentono di utilizzare gli Strumenti intuitivi per il flusso di lavoro di Barco, progettati per aumentare la visibilità dei dettagli più sottili, migliorare la messa a fuoco durante le sessioni di lettura e accelerare il flusso di lavoro. Per ulteriori informazioni, visitare www.barco.com/product/intuitive-workflow-tools.

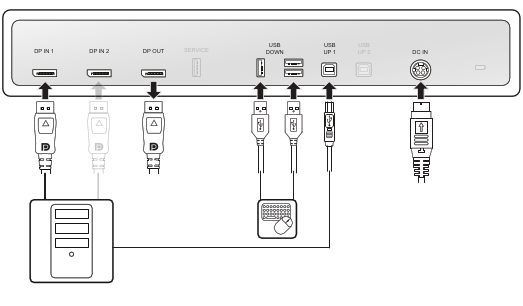

Collegamento dei cavi

1. Rimuovere il coperchio dei connettori.
2. Collegare gli ingressi DisplayPort (DP IN 1 o DP IN 2) all’uscita DisplayPort sulla workstation.
3. DisplayPort OUT consente di collegare il display in cascata a un altro display tramite DisplayPort Multi-Stream Transport (MST).
4. Collegare i connettori USB upstream principali (USB UP 1) a un host USB sulla workstation per poter utilizzare QAWeb Enterprise o a una periferica (tastiera, mouse, touchpad ecc.) collegata a uno dei connettori USB downstream del display.

5. Collegare una tastiera e un mouse (o un’altra periferica utilizzata per comandare le workstation) ai connettori USB downstream del display. Nel vano dei connettori sono disponibili tre connettori USB downstream.



   Nota: Quando la ricarica USB in con modalità DPMS è abilitata (“Modalità DPMS”vedi) e l’ibernazione è abilitata (“Ibernazione”vedi), puoi riattivare facilmente il sistema dall’ibernazione con un mouse/tastiera collegati al display.

   Quando la ricarica USB in senza modalità DPMS è abilitata (“Modalità DPMS”vedere) e l’ibernazione è abilitata (“Ibernazione”vedere), è possibile riattivare il sistema dalla modalità di ibernazione solo premendo il jog dial o con un mouse/tastiera collegati alla workstation (e non al display).

6. Collegare l’alimentatore esterno CC fornito in dotazione all’ingresso di alimentazione sullo schermo.
7. Inserire tutti i cavi attraverso i fermacavi nello scomparto dei connettori.
8. Reinstallare il coperchio dei connettori: far scorrere la sua parte superiore nelle apposite rientranze, quindi spingere la parte inferiore del coperchio nuovamente in posizione.
9. Inserire tutti i cavi attraverso i canali di disposizione nel supporto del display.

10. Collegare l’alimentatore CC esterno a una presa elettrica collegata a terra mediante uno dei cavi di alimentazione inclusi con il display.



Accensione del sistema del display

1. Premere/ruotare la manopola di selezione per attivare il display.

2. Accendere le workstation collegate al display.

   Al primo avvio, il display funzionerà in modalità video di base alla frequenza di aggiornamento predefinita.

Installazione del driver della scheda video Barco e degli Strumenti intuitivi per il flusso di lavoro di Barco

Quando si utilizza una scheda video Barco, è possibile avviare il sistema di visualizzazione Nio 2MP / 3MP LED e installare il driver della scheda video Barco e gli Strumenti intuitivi per il flusso di lavoro di Barco. Gli strumenti intuitivi per il flusso di lavoro di Barco sono progettati per aumentare la visibilità dei dettagli sottili, migliorare la messa a fuoco durante le sessioni di lettura e accelerare il flusso di lavoro.
