1.2 Panoramica

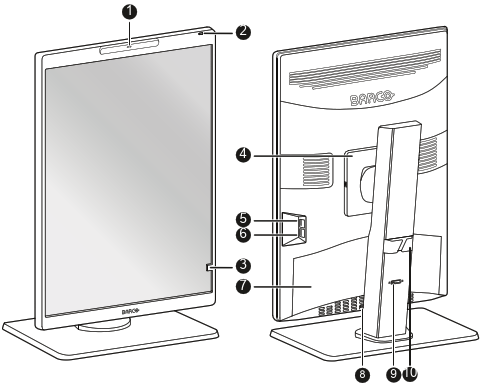

Panoramica del prodotto

1.	Sensore di presenza Il sensore di presenza rileva se qualcuno si trova davanti al display (entro un raggio di circa 90 cm) e imposta la retroilluminazione al minimo se nessuno è presente dopo un timeout (configurabile nel menu OSD). Quando viene rilevata una persona, il display torna al funzionamento normale. Vedere “Sensore di presenza” per maggiori informazioni.
2.	Sensore luce ambiente e LED di stato Spento: il display non è alimentato (cavo di alimentazione scollegato) o il display è in funzionamento normale Ambra lampeggiante rapido: il display è in modalità sospensione Ambra lampeggiante lento: il display è in modalità standby Ambra fisso: il display è in modalità ibernazione Ambra a intervalli: il display viene spento manualmente mediante la manopola di selezione
3.	Sensore anteriore ATTENZIONE: per evitare danni permanenti al prodotto, non utilizzare mai il sensore anteriore per trattenere carta, pellicola radiografica o altri oggetti.
4.	Copertura supporto VESA
5.	Connettore USB-A 2.0 downstream laterale
6.	Connettore USB-A 2.0 downstream laterale (ricaricabile)^[1]
7.	Coperchio dei connettori
8.	Manopola di selezione Premere: consente di accendere il display, attivare la barra dei collegamenti, accedere ai (sotto)menu, confermare regolazioni e selezioni Ruotare da sinistra a destra: consente di accendere il display, attivare la barra dei collegamenti, scorrere i (sotto)menu, modificare i valori, effettuare selezioni Tenere premuto per circa 3 secondi: consente di spegnere il display senza alcun menu OSD sullo schermo, interrompere la verifica di conformità DICOM/calibrazione DICOM
9.	Meccanismo di blocco del supporto
10.	Canale instradamento cavi

Connettori

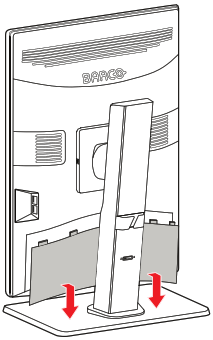

Due connettori USB sono disponibili sul lato del display. Per accedere ai connettori inferiori, far scorrere delicatamente il coperchio dei connettori del display verso il basso.

Sono disponibili i seguenti connettori:

1.	DisplayPort IN 1 (anche principale per la commutazione KVM)
2.	DisplayPort IN 2 (anche secondario per la commutazione KVM)
3.	DisplayPort OUT (MST)
4.	Assistenza (solo a scopo di assistenza)
5.	Connettori USB-A 2.0 downstream (3x)
6.	Connettore USB-B 2.0 1 (principale)
7.	Connettore USB-B 2.0 upstream 2 (secondario)
8.	Ingresso di alimentazione di rete +24 V CC
9.	Slot di sicurezza Kensington

Regolazione della posizione del display

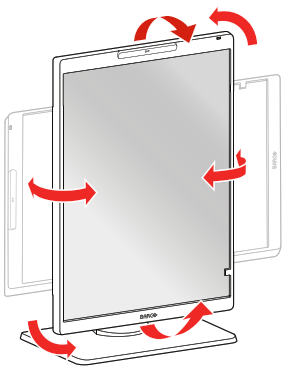

Dopo il disimballaggio, è possibile inclinare e ruotare in sicurezza il display nella posizione preferita.

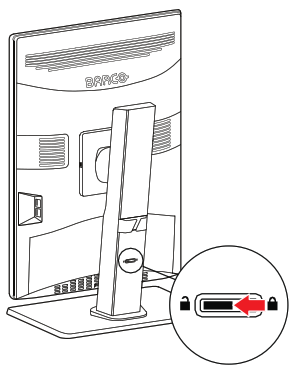

Per regolare l’altezza del display, spostare innanzitutto il cursore sul retro del supporto nella posizione di sblocco. È quindi possibile sollevare o abbassare il display secondo le esigenze.

Nota: È possibile bloccare l’altezza solamente nella posizione più bassa, anche se il cursore sul retro del supporto può essere spostato nella posizione di blocco a qualsiasi altezza del display.

[1] La ricarica è possibile solo se è abilitata la ricarica in modalità DPMS con USB o se il DPMS è completamente disabilitato (vedere “Modalità DPMS”, pagina 27).
