2.5 Installazione del supporto VESA

Attenzione: Utilizzare un idoneo dispositivo di montaggio per evitare il rischio di lesioni.
Avvertenza: Non tirare o spingere mai uno schermo fissato a un braccio per spostarlo. Accertarsi piuttosto che il braccio sia dotato di un’impugnatura conforme allo standard VESA e utilizzare questa per spostare lo schermo.

Fare riferimento al manuale di istruzioni del braccio per ulteriori informazioni e istruzioni.

Attenzione: Utilizzare un supporto che sia conforme allo standard VESA da 100 mm.
Informazioni generali

Il pannello, fornito su un supporto, è compatibile con lo standard VESA 100 mm. Può pertanto essere utilizzato con un supporto conforme allo standard VESA 100 mm. Il presente capitolo descrive come sbloccare il pannello dal supporto e come collegarlo a un supporto VESA. Se non si utilizza un supporto, non leggere questo capitolo.

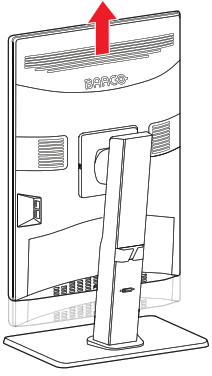

  1. Sbloccare il meccanismo di blocco del supporto e collocare il display nella posizione più alta possibile.

    Immagine 2–6
  2. Posizionare lo schermo con la parte frontale su una superficie orizzontale pulita e morbida, facendo attenzione a non danneggiarlo.

  3. Spingere un cacciavite a testa piatta nel foro destro della copertura del supporto VESA per sbloccare la copertura, quindi sollevarla con il cacciavite a testa piatta.

    Immagine 2–7

  4. Spingere un cacciavite a testa piatta nel foro sinistro della copertura del supporto VESA per sbloccare la copertura, quindi sollevarla con il cacciavite a testa piatta.

    Immagine 2–8

  5. Ruotare la copertura del supporto VESA per scoprire le viti che fissano il pannello al supporto.

    Immagine 2–9

  6. Svitare le 4 viti di fissaggio mentre si regge il supporto.

    Immagine 2–10

  7. Collegare saldamente il pannello al supporto VESA utilizzando le 4 viti M4.

    Rispettare la seguente regola per selezionare una lunghezza di vite appropriata:

    • Lmin = T + W + 10 mm
    • Lmax = T + W + 12 mm
    Immagine 2–11
