6.1 再パッケージの手順

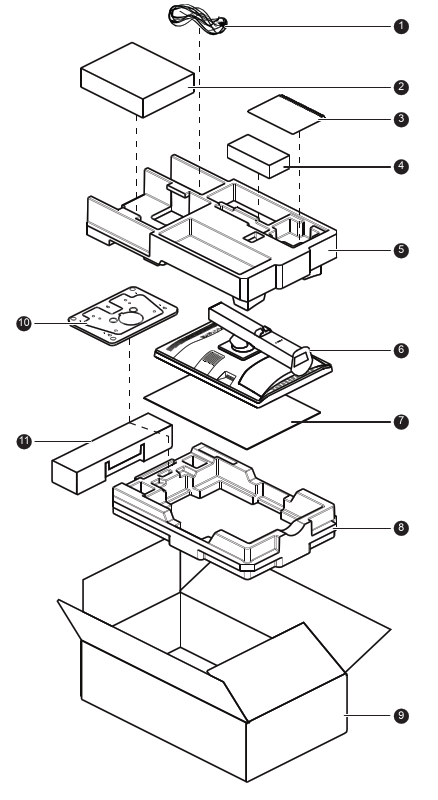

梱包の概要
画像 6–1
  1. 主電源、ビデオおよび USB のケーブル
  2. ディスプレイコントローラーボックス
  3. システムCDとユーザーガイド
  4. 外部電源
  5. 上部保護材
  6. ディスプレイ
  7. 段ボール[2]
  8. 底部保護材
  9. 箱
  10. スタンド ベース プレート
  11. バッファボックス
ディスプレイを再梱包するには
  1. 空箱を安定した場所に置きます。
  2. 箱内に底部保護材を置きます。
  3. バッファボックスを一番下のバッファの横に置きます。
  4. 段ボールを[2] 一番下のバッファの上に置きます。

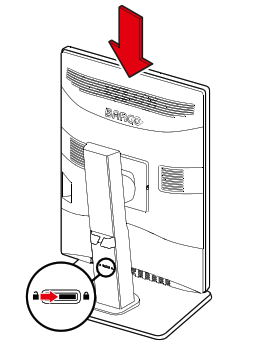

  5. ディスプレイを一番低い位置にして、スタンドロック機構をロックしてください。

    画像 6–2

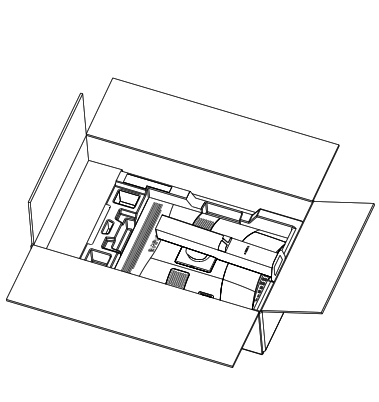

  6. ディスプレイを、元のバッグに入れ、以下の図のように、パネルが下を向くように箱内に配置します。

    画像 6–3

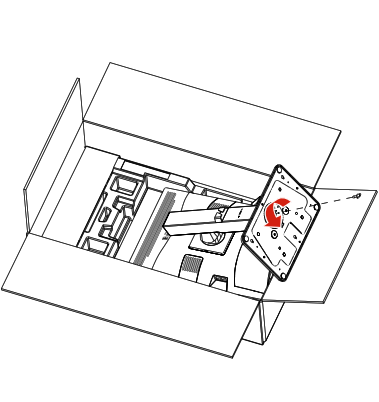

  7. 以下の図のように、専用ナットを緩めて、スタンドベースプレートをピラーから取り外します。

    画像 6–4

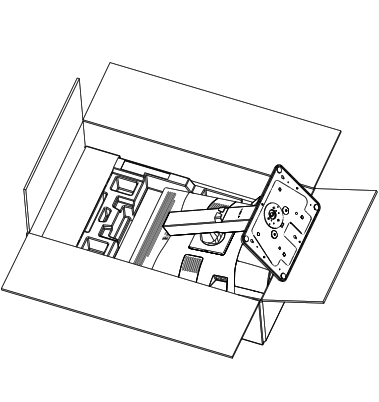

  8. ディスプレイの位置を調整して、ボックスにぴったり収まるようにします。

    画像 6–5
  9. 取り外したスタンドベースプレートをバッファボックスに置きます。
  10. 上部バッファーをディスプレイとスタンドベースプレートの上に置きます。
  11. アクセサリとすべてのケーブルを上部バッファの専用キャビティに入れます。
  12. 箱を閉じて密封します。

[2] MDNC-2521 SNES と MDNC-3521 SNES バージョンのみ。
