2.5 VESAマウント設置

注意: 怪我の危険を回避するため、適した設置装置を使用してください。
警告: アームに取り付けられたディスプレイを、ディスプレイ自体を引いたり押したりして動かさないでください。その代わり、アームにはVESA準拠のハンドルが装備されており、ディスプレイの移動には、必ずこれを使用してください。

より詳しい情報および手順については、アームの操作説明書を参照してください。

注意: VESA 100 mm規格に対応したマウントを使用してください。
概要

標準的にスタンドに取り付けられているパネルは、VESA 100 mm規格に対応しています。そのため、VESA 100 mm規格に準拠して、マウントと併せて使用できます。本章ではパネルをスタンドから取り外す方法と、VESA マウントに取り付ける方法を説明します。マウントを使用しない場合、本章は読み飛ばしていただいてかまいません。

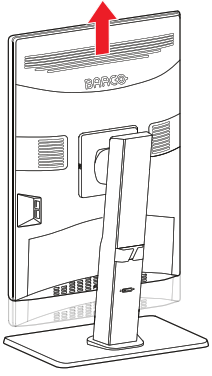

  1. スタンドロック機構をロック解除し、ディスプレイを一番高い位置に配置します。

    画像 2–6
  2. ディスプレイを下向きにして、清潔で柔らかい平らな場所に置きます。パネルの画面を損傷しないように気を付けてください。

  3. マイナスドライバーを右側のVESAマウントカバーの穴に押し込んでカバーのロックを解除し、マイナスドライバーでカバーを持ち上げます。

    画像 2–7

  4. マイナスドライバーを左側のVESAマウントカバーの穴に押し込んでカバーのロックを解除し、マイナスドライバーでカバーを持ち上げます。

    画像 2–8

  5. VESA マウント カバーを回転させ、パネルをスタンドへ固定シているネジのカバーを露出させます。

    画像 2–9

  6. スタンドを支えながら4本の固定ネジを外します。

    画像 2–10

  7. M4 のねじを4本使用して、パネルを VESA マウントに しっかりと固定します。

    適切なねじの長さを選択するには、次の規則に従ってください:

    • Lmin = T + W + 10 mm
    • Lmax = T + W + 12 mm
    画像 2–11
