Par

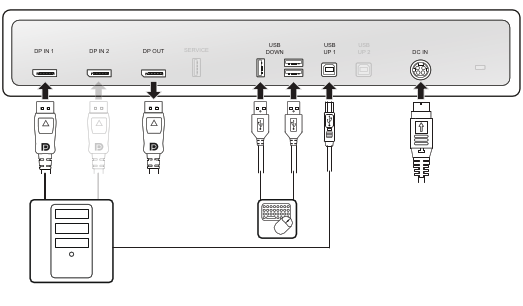

Šajā konfigurācijā displejs ir savienots ar vienu darbstaciju, izmantojot DisplayPort kabeli. Pievienojot USB kabeli no displeja darbstacijai, varat vadīt darbstaciju ar tastatūru un peli, kas savienota ar displeju.

Displeja kontrollera instalēšana

Pirms displeja iestatīšanas pārliecinieties, ka darbstacijā ir instalēts piemērots displeja kontrolleris. Saderīgo displeja kontrolleru sarakstu skatiet saderības matricā, kas pieejama šeit: https://www.barco.com/products/medical-display-controllers

Padoms. Nio 2MP / 3MP LED darbojas, kā paredzēts, ja to izmanto kopā ar Barco displeja kontrolleri un Barco video draiveri. Šīm augstas veiktspējas grafikas kartēm ir jauda un spēja optimāli atveidot attēlus šim displejam. Turklāt Barco displeja kontrolleri iespējo Barco intuitīvo darbplūsmas rīku (Intuitive Workflow Tools) lietošanu; tie paredzēti, lai uzlabotu sīku detaļu redzamību un asumu lasīšanas sesiju laikā, kā arī paātrinātu darbplūsmu. Plašāku informāciju, lūdzu, skatiet šeit: www.barco.com/product/intuitive-workflow-tools.

Kabeļu pievienošana

1. Noņemiet savienotāju pārsegu.
2. Savienojiet vienu no DisplayPort ievadēm (DP IN 1 vai DP IN 2) ar DisplayPort izvadi darbstacijā.
3. DisplayPort OUT ļauj izveidot ziedlapķēdes savienojumu starp jūsu displeju un citu displeju, izmantojot DisplayPort Multi-Stream Transport (MST).
4. Savienojiet galvenos USB augšposma savienotājus (USB UP 1) ar USB resursdatoru darbstacijā, lai izmantotu QAWeb Enterprise vai perifērijas ierīci (tastatūru, peli, skārienpaliktni utt.), kas savienota ar vienu no displeja USB lejasposma savienotājiem.

5. Pievienojiet tastatūru un peli (vai citu perifērijas ierīci, ko izmanto darbstaciju vadībai) ar displeja USB lejasposma savienotājiem. Savienotāju nodalījumā ir pieejami trīs USB izejošie (lejasposma) savienotāji.



   Piezīme. Ja ir iespējots DPMS režīms ar USB uzlādi (skatiet šeit: “DPMS režīms”) un ir iespējota hibernācija (skatiet šeit: “Hibernācija”), varat viegli aktivizēt savu sistēmu no hibernācijas stāvokļa, izmantojot peli/tastatūru, kas pievienota displejam.

   Ja ir iespējots DPMS režīms bez USB uzlādes (skatiet šeit: “DPMS režīms”) un ir iespējota hibernācija (skatiet šeit: “Hibernācija”), varat aktivizēt savu sistēmu no hibernācijas tikai, nospiežot pagriežamo pārslēgu vai izmantojot peli/tastatūru, kas pievienota darbstacijai (nevis displejam).

6. Pievienojiet komplektā iekļauto ārējo līdzstrāvas (DC) barošanas bloku displeja barošanas ieejai.
7. Izvelciet visus kabeļus caur savienotāju nodalījuma kabeļa spailēm.
8. Uzstādiet savienotāju nodalījuma pārsegu: iebīdiet pārsega augšdaļu pieejamās atverēs un pēc tam aizbīdiet pārsega apakšdaļu atpakaļ vietā.
9. Izvelciet visus kabeļus cauri kabeļu kanāliem displeja statīvā.

10. Pievienojiet ārējo līdzstrāvas barošanas bloku iezemētai ligzdai, izmantojot kādu no displeja barošanas kabeļiem.



Displeja sistēmas ieslēgšana

1. Nospiediet/pagrieziet pagriežamo pārslēgu, lai aktivizētu displeju.

2. Ieslēdziet displejam pievienotās darbstacijas.

   Pirmo reizi ieslēdzot displeju, tas darbosies pamata video režīmā ar noklusējuma atsvaidzes intensitāti.

Barco displeja kontrollera draivera un Intuitive Workflow Tools instalēšana

Ja izmantojat Barco displeja kontrolleri, varat palaist savu Nio 2MP / 3MP LED displeja sistēmu un instalēt Barco displeja kontrollera draiveri un intuitīvos darbplūsmas rīkus (Intuitive Workflow Tools). Barco intuitīvie darbplūsmas rīki (Intuitive Workflow Tools) paredzēti, lai uzlabotu sīku detaļu redzamību un asumu lasīšanas sesiju laikā, kā arī paātrinātu darbplūsmu.
