1.2 Īsumā

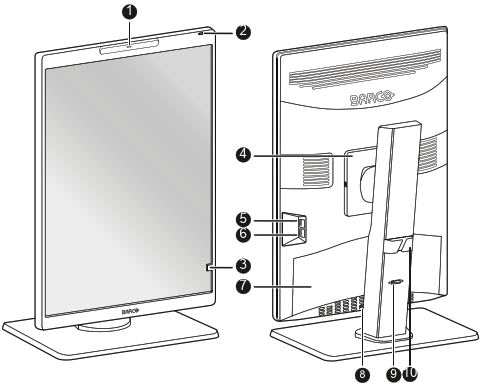

Izstrādājuma pārskats
Attēls 1–1
1.

Klātbūtnes sensors

Klātbūtnes sensors nosaka, vai kāds atrodas displeja priekšā (aptuveni 90 cm diapazonā), un iestata minimālo fona apgaismojumu, ja pēc noildzes (konfigurējama OSD izvēlnē) neviena šajā zonā nav. Kad kāds tiek konstatēts, displejs atkal pārslēdzas parastas darbības režīmā. Plašāku Informācija skatiet šeit: “Klātbūtnes sensors”.

2.

Apkārtējās vides gaismas sensors un stāvokļa gaismas diode (LED)

  • Izslēgts: displejs nav ieslēgts (elektrotīkla kabelis atvienots) vai displejs ir parastas darbības režīmā
  • Ātri mirgo dzeltenā krāsā: displejs ir atlikšanas režīmā
  • Lēni mirgo dzeltenā krāsā: displejs ir gaidstāves režīmā
  • Deg dzeltenā krāsā: displejs ir hibernācijas režīmā
  • Sirdspukstu tempā, dzeltenā krāsā: displejs manuāli izslēgts, izmantojot pagriežamo pārslēgu
3.

Priekšējais sensors

UZMANĪBU! Lai izvairītos no neatgriezeniskiem izstrādājuma bojājumiem, nekad neizmantojiet priekšējo sensoru, lai balstītu papīru, radioloģisko filmu vai jebkādu citu priekšmetu.

4.VESA stiprinājuma pārsegs
5.Sānu USB-A 2.0 lejasposma savienotājs
6.Sānu USB-A 2.0 lejasposma savienotājs (uzlādējams)[1]
7.Savienotāju pārsegs
8.

Pagriežamais pārslēgs

  • Nospiest: ieslēdziet displeju, aktivizējiet saīšņu joslu, atveriet apakšizvēlnes; apstipriniet iestatījumus un atlasi
  • Pagriezt pa kreisi/pa labi: ieslēdziet displeju, aktivizējiet saīšņu joslu, ritiniet apakšizvēlnes, mainiet vērtības, veiciet atlasi
  • Turēt nospiestu aptuveni 3 sekundes: izslēdziet displeju, kamēr ekrānā nav nevienas OSD izvēlnes, pārtrauciet DICOM atbilstības pārbaudi/DICOM kalibrēšanu
9.Statīva bloķēšanas mehānisms
10.Kabeļu izvilkšanas kanāli
Savienotāji

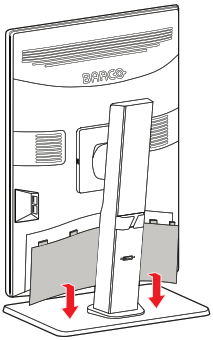

Displeja sānos ir divi USB savienotāji (ligzdas). Lai piekļūtu apakšējiem savienotājiem, uzmanīgi atvelciet savienotāju pārsega apakšdaļu no displeja.

Attēls 1–2

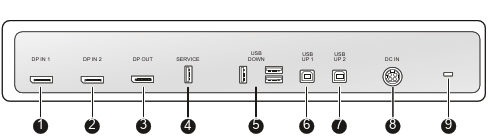

Ir pieejami šādi savienotāji:

Attēls 1–3
1.DisplayPort IN 1 (arī galvenā KVM pārslēgšanas ieeja)
2.DisplayPort IN 2 (arī otra KVM pārslēgšanas ieeja)
3.DisplayPort OUT (MST)
4.Apkope (tikai apkopes nolūkiem)
5.USB-A 2.0 lejasposma savienotāji (3x)
6.USB-B 2.0 augšposma 1. savienotājs (galvenais)
7.USB-B 2.0 augšposma 2. savienotājs (sekundārais)
8.+24 V līdzstrāvas (DC) barošanas ieeja
9.Kensington drošības ligzda
Displeja novietojuma maiņa

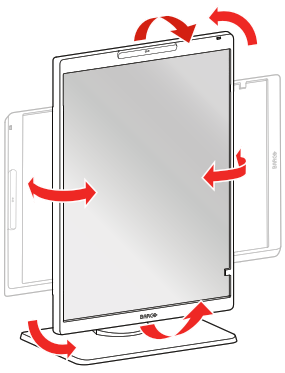

Pēc izpakošanas varat droši sasvērt un pagriezt displeju vēlamajā stāvoklī.

Attēls 1–4

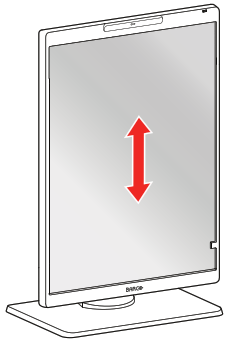

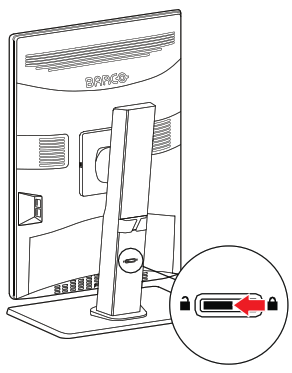

Lai noregulētu displeja augstumu, vispirms pārvietojiet slīdni statīva aizmugurē atbloķēšanas stāvoklī. Pēc tam varat pacelt vai nolaist displeju pēc nepieciešamības.

Attēls 1–5
Attēls 1–6
Piezīme. Augstumu var fiksēt tikai zemākajā stāvoklī, kaut gan slīdni statīva aizmugurē var pārvietot jebkurā displeja augstuma fiksācijas stāvoklī.

[1] Uzlāde ir iespējama tikai tad, ja ir iespējots DPMS režīms ar USB uzlādi, vai DPMS ir pilnībā atspējots (skatiet sadaļu “DPMS režīms”, 27. lpp.).
