2.5 VESA stiprinājuma uzstādīšana

Uzmanību! Lai izvairītos no traumu gūšanas, izmantojiet piemērotas stiprinājuma ierīces.
Brīdinājums. Nekādā gadījumā nepārvietojiet displeju, kas piestiprināts svirai, velkot vai bīdot pašu displeju. Tā vietā gādājiet, lai svira tiktu aprīkota ar VESA saderīgu rokturi, ko tad arī izmantojiet displeja pārvietošanai.

Plašāku informāciju un norādījumus, lūdzu, skatiet sviras norādījumu rokasgrāmatā.

Uzmanību! Izmantojiet stiprinājumu, kas ir saderīgs ar VESA 100 mm standartu.
Pārskats

Panelis, kas parasti ir piestiprināts statīvam, ir saderīgs ar VESA 100 mm standartu. Tādējādi to var izmantot ar stiprinājumu, kas atbilst VESA 100 mm standartam. Šajā nodaļā ir aprakstīts, kā atbrīvot paneli no statīva un piestiprināt to VESA stiprinājumam. Ja stiprinājumu neizmantojat, izlaidiet šo nodaļu.

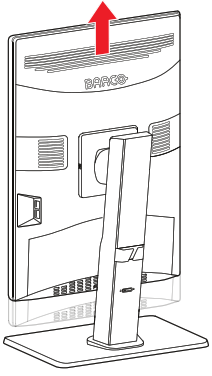

  1. Atbloķējiet statīva bloķēšanas mehānismu un novietojiet displeju maksimālā augstumā.

    Attēls 2–6
  2. Novietojiet displeju ar ekrānu uz leju uz tīras un mīkstas horizontālas virsmas. Uzmanieties, lai nesabojātu paneli.

  3. Iespiediet plakangalvas skrūvgriezi VESA stiprinājuma pārsega atverē labajā pusē, lai atbloķētu pārsegu, un pēc tam paceliet pārsegu ar plakangalvas skrūvgriezi.

    Attēls 2–7

  4. Iespiediet plakangalvas skrūvgriezi VESA stiprinājuma pārsega atverē kreisajā pusē, lai atbloķētu pārsegu, un pēc tam paceliet pārsegu ar plakangalvas skrūvgriezi.

    Attēls 2–8

  5. Pagrieziet VESA stiprinājuma pārsegu, lai atsegtu skrūves, ar ko panelis piestiprināts statīvam.

    Attēls 2–9

  6. Izskrūvējiet visas četras skrūves, vienlaikus turot statīvu.

    Attēls 2–10

  7. Stingri piestipriniet paneli VESA stiprinājumam, izmantojot četras M4 skrūves.

    Lai izvēlētos atbilstošu skrūves garumu, ievērojiet šādu nosacījumu:

    • Lmin = T + W + 10 mm
    • Lmax = T + W + 12 mm
    Attēls 2–11
