Despre

În această configurare, monitorul este conectat la o singură stație de lucru cu un cablu DisplayPort. În momentul conectării unui cablu USB de la monitor la stația de lucru, puteți controla stația de lucru cu o tastatură și un mouse conectate la monitor.

Instalați controlerul de afișare

Înainte să instalați monitorul, asigurați-vă că aveți un controler de afișare adecvat instalat pe stația de lucru. Pentru lista de controlere de afișare compatibile, consultați matricea de compatibilitate disponibilă la https://www.barco.com/products/medical-display-controllers

Tip: Nio 2MP / 3MP LED funcționează la potențialul său complet atunci când este utilizat cu un controler de afișare Barco și driver video Barco. Aceste plăci grafice performante au puterea și caracteristicile necesare pentru a reda optim imaginile pentru acest monitor. Mai mult, controlerele de afișare Barco de la permit utilizarea Instrumentelor de lucru intuitive Barco de la care sunt concepute pentru a crește vizibilitatea detaliilor subtile, pentru a îmbunătăți focalizarea în timpul sesiunilor de lectură și pentru a accelera fluxul de lucru. Pentru mai multe informații, vă rugăm să consultați www.barco.com/product/intuitive-workflow-tools.

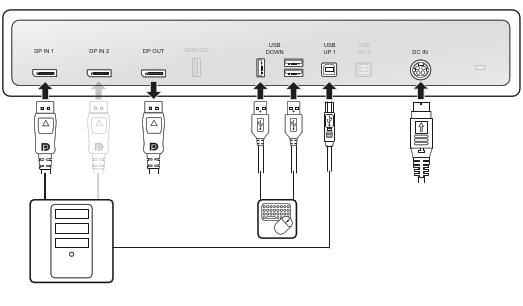

Conectați cablurile

1. Scoateți capacul conectorilor.
2. Conectați una dintre intrările DisplayPort (DP IN 1 sau DP IN 2) la ieșirea DisplayPort de pe stația de lucru.
3. DisplayPort OUT vă permite să legați în serie monitorul și un alt monitor folosind DisplayPort Multi-Stream Transport (MST).
4. Conectați conectorul USB principal în amonte (USB UP 1) la o gazdă USB de pe stația de lucru, dacă doriți să utilizați QAWeb Enterprise sau un periferic (tastatură, mouse, suport tactil etc.) conectat la unul dintre conectorii USB în aval ai monitorului.

5. Conectați o tastatură și un mouse (sau un alt periferic utilizat pentru a controla stațiile de lucru) la unul dintre conectorii USB în aval ai monitorului. În compartimentul pentru conectori sunt disponibili trei conectori USB în aval.



   Notă: Când modul DPMS cu încărcare prin USB este activat (a se vedea “Modul DPMS”) și modul hibernare este activat (a se vedea “Hibernare”), puteți trezi cu ușurință sistemul din hibernare cu un mouse/tastatură conectat(ă) la monitor.

   Când modul DPMS fără încărcare prin USB este activat (a se vedea “Modul DPMS”) și modul hibernare este activat (a se vedea “Hibernare”), puteți trezi sistemul din hibernare numai prin apăsarea butonului de navigare sau cu un mouse/tastatură conectat(ă) la stația de lucru (și nu la monitor).

6. Conectați sursa de alimentare c.c. externă furnizată la intrarea de alimentare a monitorului.
7. Rutați toate cablurile prin clemele pentru cabluri din compartimentul conectorilor.
8. Remontați capacul conectorilor: glisați partea superioară a capacului în locașurile disponibile, apoi împingeți partea inferioară a capacului în poziție.
9. Efectuați rutarea tuturor cablurilor prin canalul de rutare din suportul monitorului.

10. Conectați conectorul de alimentare al sursei de alimentare c.c. externe la o priză de alimentare legată la pământ, folosind unul dintre cablurile de alimentare furnizate cu monitorul.



Porniți sistemul de afișare

1. Apăsați/Rotiți butonul de navigare pentru a activa monitorul.

2. Porniți stațiile de lucru conectate la monitor.

   Atunci când pornește pentru prima dată, monitorul dumneavoastră va funcționa în modul video de bază, cu rata de împrospătare implicită.

Instalați driverul pentru controlerul de afișare Barco și instrumentele de lucru intuitive

Atunci când utilizați un controler de afișare Barco, puteți porni sistemul de afișare Nio 2MP / 3MP LED și instala driverul controlerului de afișare Barco și instrumentele de lucru intuitive. Instrumentele de lucru intuitive Barco sunt concepute pentru a crește vizibilitatea detaliilor subtile, pentru a îmbunătăți focalizarea în timpul sesiunilor de lectură și pentru a accelera fluxul de lucru.
