Prezentare generală

Monitorul, fixat în mod standard pe un suport, este compatibil cu standardul VESA 100 mm. Prin urmare, poate fi folosit cu un suport care este conform cu standardul VESA 100 mm. Acest capitol vă arată cum să scoateți monitorul din suport și cum să-l montați pe un suport VESA. Dacă nu folosiți un suport, puteți omite acest capitol.

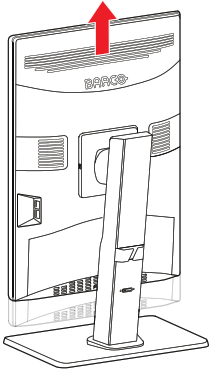

1. Deblocați mecanismul de blocare a suportului și puneți monitorul în cea mai înaltă poziție.



2. Așezați monitorul cu fața în jos, pe o suprafață orizontală curată și moale. Procedați cu grijă, pentru a nu deteriora ecranul monitorului.

3. Împingeți o șurubelniță cu cap plat în orificiul din dreapta a capacului suportului VESA pentru a debloca capacul, apoi ridicați capacul cu șurubelnița cu cap plat.



4. Împingeți o șurubelniță cu cap plat în orificiul din stânga a capacului suportului VESA pentru a debloca capacul, apoi ridicați capacul cu șurubelnița cu cap plat.



5. Rotiți capacul suportului VESA pentru a descoperi șuruburile de fixare care prind monitorul de suport.



6. Deșurubați cele 4 șuruburi de fixare în timp ce sprijiniți suportul.



7. Fixați bine monitorul de suport, folosind 4 șuruburi M4.

   Respectați următoarea regulă pentru selectarea lungimii adecvate a șuruburilor:

   • L_min = T + W + 10 mm
   • L_max = T + W + 12 mm
