Giới thiệu

Trong thiết lập này, màn hình được kết nối với một máy trạm duy nhất bằng cáp DisplayPort. Khi kết nối cáp USB từ màn hình của quý vị với máy trạm, quý vị có thể điều khiển máy trạm bằng bàn phím và chuột được kết nối với màn hình.

Cài đặt bộ điều khiển hiển thị

Trước khi thiết lập màn hình, hãy đảm bảo quý vị đã cài đặt bộ điều khiển hiển thị phù hợp trong máy trạm. Để xem danh sách các bộ điều khiển hiển thị tương thích, vui lòng tham khảo bảng tương thích có sẵn tại https://www.barco.com/products/medical-display-controllers

Mẹo: Thiết bị Nio 2MP / 3MP LED ở hiệu suất tối đa khi được sử dụng với bộ điều khiển hiển thị của Barco và Trình điều khiển video của Barco. Các card đồ họa hiệu suất cao này có sức mạnh và khả năng hiển thị hình ảnh tối ưu cho màn hình này. Hơn nữa, bộ điều khiển hiển thị Barco cho phép sử dụng Công cụ quy trình làm việc trực quan của Barco được thiết kế để tăng khả năng hiển thị các chi tiết tinh tế, cải thiện sự tập trung trong các phiên đọc và tăng tốc quy trình làm việc. Vui lòng truy cập www.barco.com/product/intuitive-workflow-tools để biết thêm thông tin.

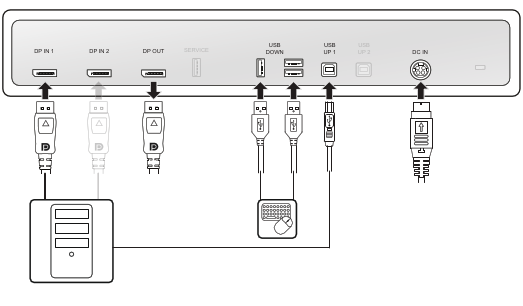

Kết nối cáp

1. Tháo nắp đầu nối.
2. Kết nối một trong các đầu vào DisplayPort (DP IN 1 hoặc DP IN 2) với đầu ra DisplayPort trên máy trạm.
3. DisplayPort OUT cho phép quý vị kết nối màn hình của quý vị với một màn hình khác bằng cách sử dụng DisplayPort Multi-Stream Transport (MST).
4. Kết nối các đầu nối ngược dòng USB chính (USB UP 1) với máy chủ lưu trữ USB trên máy trạm để sử dụng QAWeb Enterprise hoặc thiết bị ngoại vi (bàn phím, chuột, bàn di chuột, v.v.) được kết nối với một trong các đầu nối xuôi dòng USB của màn hình.

5. Kết nối bàn phím và chuột (hoặc thiết bị ngoại vi khác được sử dụng để điều khiển máy trạm) với đầu nối xuôi dòng USB của màn hình. Ba đầu nối xuôi dòng USB có sẵn trong ngăn đầu nối.



   Lưu ý: Khi chế độ DPMS có sạc USB được bật (xem “Chế độ DPMS”) và chế độ ngủ đông được bật (xem “Ngủ đông”), quý vị có thể dễ dàng đánh thức hệ thống của mình khỏi chế độ ngủ đông bằng chuột/bàn phím được kết nối với màn hình.

   Khi chế độ DPMS không có sạc USB được bật (xem “Chế độ DPMS”) và chế độ ngủ đông được bật (xem “Ngủ đông”), quý vị chỉ có thể đánh thức hệ thống của mình khỏi chế độ ngủ đông bằng cách nhấn nút xoay hoặc bằng chuột/bàn phím được kết nối với máy trạm (chứ không phải với màn hình).

6. Kết nối nguồn điện DC bên ngoài được cung cấp với đầu vào nguồn điện trên màn hình.
7. Luồn tất cả các dây cáp qua các kẹp cáp trong ngăn đầu nối.
8. Lắp lại nắp đậy đầu nối: trượt phần trên cùng của nắp vào các hốc có sẵn, sau đó đẩy phần dưới cùng của nắp trở lại vị trí.
9. Định tuyến tất cả các dây cáp qua các kênh định tuyến trong giá đỡ màn hình của quý vị.

10. Kết nối nguồn điện DC bên ngoài với ổ cắm điện nối đất bằng cách sử dụng một trong các cáp nguồn đi kèm với màn hình.



Bật nguồn hệ thống hiển thị

1. Nhấn/Xoay nút xoay để kích hoạt màn hình của quý vị.

2. Bật các máy trạm được kết nối với màn hình của quý vị.

   Màn hình của quý vị sẽ chạy ở chế độ video cơ bản với tốc độ làm mới mặc định khi khởi động lần đầu.

Cài đặt trình điều khiển bộ điều khiển hiển thị Barco và Công cụ quy trình làm việc trực quan của Barco

Khi bạn đang sử dụng bộ điều khiển hiển thị Barco, bạn có thể khởi động hệ thống hiển thị Nio 2MP / 3MP LED của mình và cài đặt Barco display controller driver (trình điều khiển bộ điều khiển hiển thị Barco) Intuitive Workflow Tools (Công cụ quy trình làm việc trực quan). Công cụ quy trình làm việc trực quan của Barco được thiết kế để tăng khả năng hiển thị các chi tiết tinh tế, cải thiện sự tập trung trong các phiên đọc và tăng tốc quy trình làm việc.
