6.1 Hướng dẫn đóng gói lại

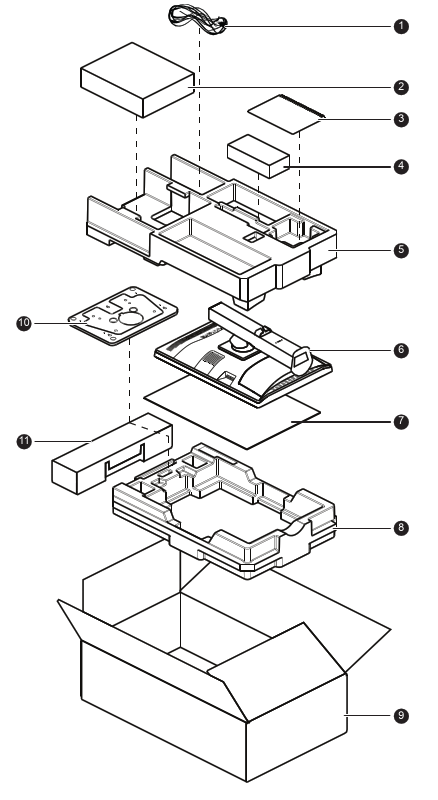

Tổng quan về đóng gói
Hình ảnh 6–1
  1. Cáp cho nguồn điện, video và USB
  2. Hộp điều khiển hiển thị
  3. Đĩa CD hệ thống và hướng dẫn sử dụng
  4. Cung cấp điện bên ngoài
  5. Bộ đệm trên
  6. Màn hình
  7. Cardboard[2]
  8. Bộ đệm dưới
  9. Hộp
  10. Tấm đế đứng
  11. Hộp đệm
Để đóng gói lại màn hình của quý vị
  1. Đặt hộp rỗng trên một bề mặt ổn định.
  2. Đặt bộ đệm dưới cùng trong hộp.
  3. Đặt hộp bộ đệm bên cạnh bộ đệm dưới.
  4. Đặt cardboard[2] trên bộ đệm dưới.

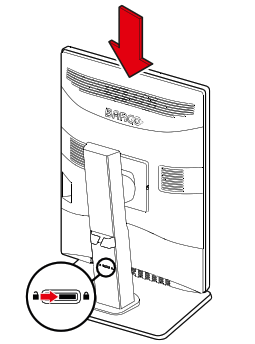

  5. Đặt màn hình ở vị trí thấp nhất và khóa cơ chế khóa chân đế.

    Hình ảnh 6–2

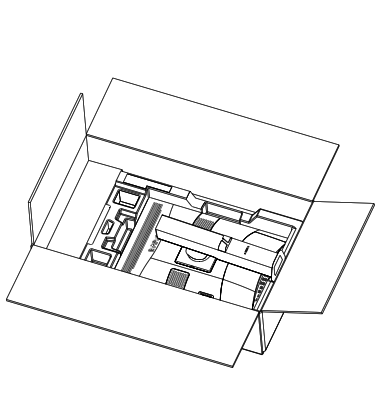

  6. Đặt màn hình vào túi đựng ban đầu và đặt vào hộp với mặt kính hướng xuống dưới như minh họa bên dưới:

    Hình ảnh 6–3

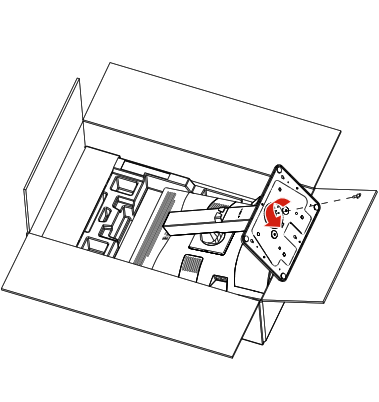

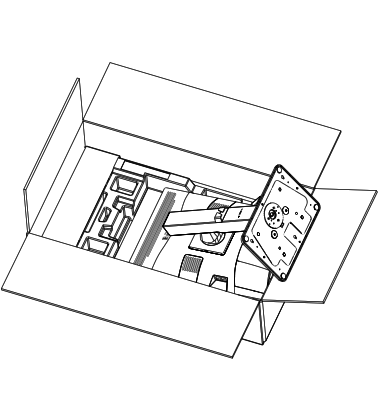

  7. Tháo tấm đế chân đế ra khỏi trụ bằng cách vặn đai ốc chuyên dụng như minh họa bên dưới:

    Hình ảnh 6–4

  8. Điều chỉnh vị trí của màn hình sao cho khớp hoàn toàn với hộp.

    Hình ảnh 6–5
  9. Đặt tấm đế chân đế đã tháo lên trên hộp đệm.
  10. Đặt bộ đệm trên cùng lên trên tấm đế của màn hình và giá đỡ.
  11. Đặt các phụ kiện và tất cả dây cáp vào các khoang chuyên dụng của bộ đệm trên.
  12. Đóng và niêm phong hộp.

[2] Chỉ phiên bản MDNC-2521 SNES và MDNC-3521 SNES.
