2.5 Lắp giá gắn VESA

Cảnh báo: Sử dụng thiết bị lắp đặt phù hợp để tránh nguy cơ chấn thương.
Cảnh báo: Không bao giờ di chuyển màn hình được gắn vào một cánh tay bằng cách kéo hoặc đẩy màn hình. Thay vào đó, hãy đảm bảo rằng cánh tay được trang bị tay cầm tuân thủ VESA và sử dụng tay cầm này để di chuyển màn hình.

Vui lòng tham khảo hướng dẫn sử dụng của cánh tay để biết thêm thông tin và hướng dẫn.

Cảnh báo: Sử dụng giá treo tuân theo tiêu chuẩn VESA 100 mm.
Tổng quan

Bảng điều khiển, tiêu chuẩn được gắn vào giá đỡ, tương thích với tiêu chuẩn VESA 100 mm. Vì vậy, nó có thể được sử dụng với giá treo tuân theo tiêu chuẩn VESA 100 mm. Chương này chỉ cho quý vị cách tháo bảng điều khiển khỏi giá đỡ và cách gắn bảng điều khiển vào giá treo VESA. Nếu quý vị không sử dụng thú cưỡi, quý vị có thể bỏ qua chương này.

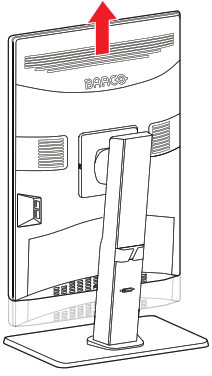

  1. Mở khóa cơ chế khóa chân đế và đặt màn hình ở vị trí cao nhất.

    Hình ảnh 2–6
  2. Đặt màn hình úp xuống trên một bề mặt nằm ngang sạch và mềm. Cẩn thận để không làm hỏng màn hình bảng điều khiển.

  3. Đẩy tuốc nơ vít đầu phẳng vào lỗ nắp của giá treo VESA bên phải để mở khóa nắp, sau đó nhấc nắp bằng tuốc nơ vít đầu phẳng.

    Hình ảnh 2–7

  4. Đẩy tuốc nơ vít đầu phẳng vào lỗ nắp giá treo VESA bên trái để mở khóa nắp, sau đó nhấc nắp lên bằng tuốc nơ vít đầu phẳng.

    Hình ảnh 2–8

  5. Xoay nắp giá đỡ VESA để mở các vít cố định bảng điều khiển vào giá đỡ.

    Hình ảnh 2–9

  6. Tháo 4 vít cố định trong khi đỡ chân đế.

    Hình ảnh 2–10

  7. Gắn chắc chắn bảng điều khiển vào giá treo VESA bằng 4 vít M4.

    Tuân thủ quy tắc sau để chọn chiều dài vít phù hợp:

    • Lmin = T + W + 10mm
    • Lmax = T + W + 12 mm
    Hình ảnh 2–11
