Speerzone (RZ) auf Basis der HD

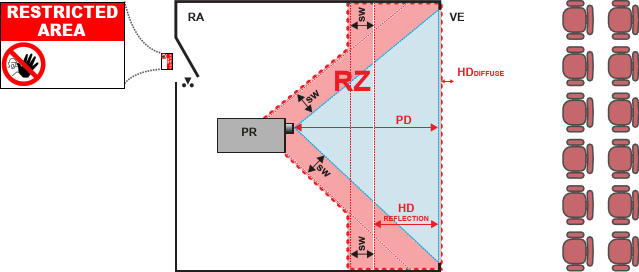

Der Projektor ist auch für Rückprojektionen geeignet. Dabei wird ein Strahl auf einen diffus beschichteten Projektionsbildschirm projiziert. Wie in der folgenden Grafik dargestellt, müssen zwei Bereiche in Betracht gezogen werden: der eingegrenzte, geschlossene Projektionsbereich (RA) und der Beobachtungsbereich (VE).

Bei dieser Art der Einrichtung sollten drei verschiedene HDs berücksichtigt werden:

• HD wie in Kapitel “Vorsichtsmaßnahmen bei hoher Helligkeit: Gefahrenabstand” erläutert, bei direktem Blick in den Laserstrahl.
• HD_reflection: Die Entfernung, die in Bezug auf das vom Rückprojektionsbildschirm reflektierte Licht restriktiven Charakter haben sollte.
• HD_diffuse: Die relevante Entfernung, die bei der Betrachtung der diffusen Oberfläche des Rückprojektionsbildschirms berücksichtigt werden sollte.

Wie unter “Vorsichtsmaßnahmen bei hoher Helligkeit: Gefahrenabstand” beschrieben, ist das Einrichten eines Sperrbereichs innerhalb der Strahlenbereiche zwingend notwendig, wenn diese näher liegen als jeder HD. Innerhalb des geschlossenen Projektionsbereichs ist die Kombination von zwei Sperrbereichen relevant: Der Sperrbereich des projizierten Laserstrahls in Richtung Schirm, wobei eine Trennungsbreite (SW) von einem Meter ab dem Strahl berücksichtigt wird. Kombiniert mit dem Sperrbereich in Bezug auf die Reflexion von der Rückseite des Schirms (HD_Reflexion), bei der ebenfalls ein Meter seitliche Trennung berücksichtigt wird.

Die Entfernung der HD_Reflexion entspricht 25 % der Differenz zwischen der festgelegten HD-Entfernung und dem Projektionsabstand zum Rückprojektionsbildschirm. Informationen zur Bestimmung der HD-Entfernung für das verwendete Objektiv- und Projektormodell finden Sie in Kapitel “Allgemeine Hinweise”.

HDreflection = 25% (HD – PD)

Das während der Betrachtung vom Schirm abgegebene Licht sollte niemals die auf 10 cm festgelegte RG2-Expositionsbegrenzung übersteigen. Die HD_streuen muss nicht eingehalten werden, wenn der Wert des auf der Schirmoberfläche gemessenen Lichts weniger als 5.000 cd/m² oder 15.000 LUX beträgt.
