HD를 토대로 한 제한 구역 (RZ)

HD는 프로젝터로 만들어지는 루멘의 양과 장착된 렌즈의 유형에 따라 결정됩니다. “일반 고려 사항” 장을 참조하십시오.

숙련되지 않은 최종 사용자(장소 방문객, 관람자)를 보호하기 위해 설치시 다음 설치 요구 사항을 준수해야 합니다. 조작자는 위험 거리 내에서 빔에 대한 접근을 제어하거나 관객의 눈이 위험 거리 내에 있지 않도록 적합한 높이에 제품을 설치해야 합니다. 조작자, 공연자 또는 직원 이외의 사람이 서 있을 수 있도록 허용된 표면 위에서 2.0 미터 (SH) 또는 이러한 사람들이 서 있을 수 있도록 허용된 장소로부터 측면 차단 구역 1.0 미터 (SW) 이하에서 제한을 초과하는 방사 수준은 허용되지 않습니다. 제한되지 않는 행동이 합리적으로 예상되는 환경에서는, 한 사람이 다른 사람의 어깨 높이에 앉아 있는 것과 같이 HD 내에서 최소한의 분리 높이가 3.0 미터 이상이어야만 잠재적인 노출을 예방할 수 있습니다.

이러한 수치는 최소값으로 IEC 62471-5:2015 섹션 6.6.3.5의 지침을 따르고 있습니다.

설치 업자 및 사용자는 위험을 이해하고 레이블 및 사용자 정보에 표시된 위험 거리에 기초한 보호 조치를 적용해야 합니다. 설치 방법, 분리 높이, 장벽, 탐지 시스템 또는 기타 해당 통제 방법은 위험 거리 내에서 눈이 방사에 접근하는 위험을 막아줍니다.

예를 들어, HD가 1 미터 이상이고 사람들이 존재할 수 있는 비통제 구역으로 광선을 방출하는 프로젝터는 "고정용 프로젝터 설치" 매개변수에 따라 위치해야 하며, 광선이 최소 2.0 미터 이상의 높이가 아닌 한 HD는 관객 구역으로 확대되지 않습니다. 제한되지 않는 행동이 합리적으로 예상되는 환경에서는, 한 사람이 다른 사람의 어깨 높이에 앉아 있는 것과 같이 HD 내에서 최소한의 분리 높이가 3.0 미터 이상이어야만 잠재적인 노출을 예방할 수 있습니다. 이미지 프로젝터를 천정에 설치하거나 물리적 장벽을 사용해 설치함으로써 충분히 큰 차단 높이를 만들 수 있습니다.

국가 규정을 근거로 하여 투사 렌즈부터 위험 거리 (HD) 내에는 어느 누구도 들어오지 못하게 해야 합니다. 충분한 차단 높이를 확보하거나 차단벽을 설치하여 물리적으로 접근을 방지해야 합니다. 최소 차단 높이는 조작자, 공연자 또는 직원이 서 있을 수 있도록 허용된 표면을 고려합니다.

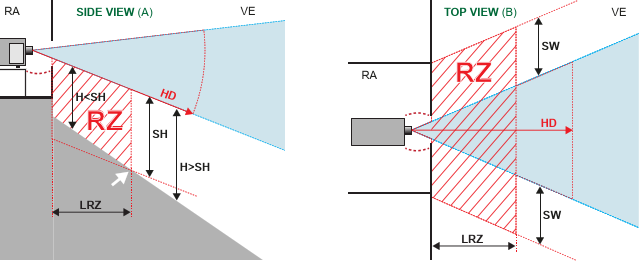

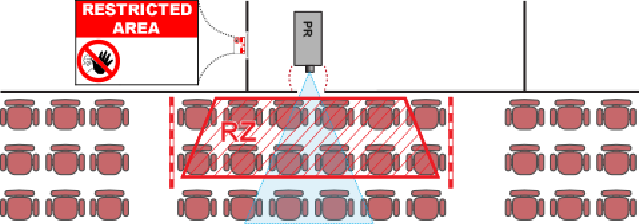

이미지 1–3에는 일반 설정이 표시되어 있습니다. 이러한 최소 규정이 충족되었는지 확인해야 합니다. 필요하다면 장소 내에 제한 구역 (RZ)을 설치해야 합니다. 이는 이미지 1–3에 제시된 바와 같이 붉은색 로프와 같은 물리적 차단 장치를 이용하여 확보할 수 있습니다.

제한 구역 스티커는 기호만 있는 스티커로 교체될 수 있습니다.
