ブラックボードと注釈について

注: ディスプレイがタッチスクリーンの場合のみ使用可能です。

接続されたタッチスクリーンディスプレイは、ライティングボードとして設定できます。表示された画像の上や白い背景にメモやスケッチができます。これらのメモやスケッチは、Base Unit に接続された USB スティックや、Button に接続されたデバイスのローカルストレージに保存することもできます。

図面の作成には 2 つの方法があります:

• クリーンな背景で。

• 注釈をタップした後の共有画面またはウィンドウで。



図面の作成

ブラックボードまたは注釈モードでは、図面を作成または管理するためのさまざまなアイコンが有効になります。

• ペンツールをタップして画面で描画を開始します。ペンツールが選択されている間、アクティブなスクリーン内でタッチ操作を行うと、追加の描画が行われます。

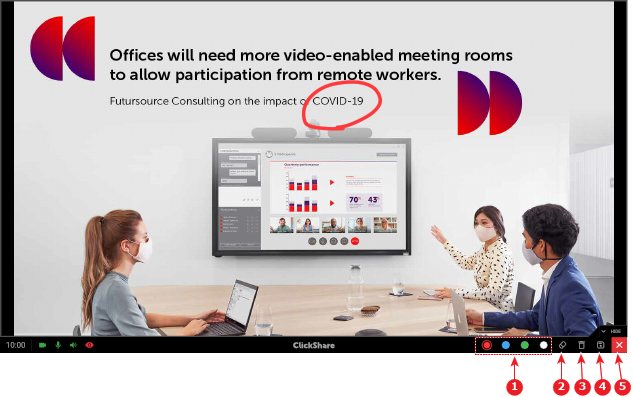

• 現在アクティブな色を切り替えるには、希望の色をタップします。(事例 1、画像 4–43)
• 消しゴムのアイコンをタップし、削除したい部分をスワイプして、線を消したり、間違いを削除したりします。(事例 2、画像 4–43)
• クリアオプションをタップして、作成した図面をすべて削除します。(事例 3、画像 4–43)

図面の保存

作成した図面や注釈の背景を将来の参照用に保存しておく必要がある場合は、保存アイコンをタップします。(事例 4、画像 4–43)

タップすると、図面と注釈の場合は、その背景が自動的に Base Unit に接続された USB メモリに保存されます。また、Button に接続されているすべてのデバイスに、コピーをローカルに保存するよう要求するポップアップが表示されます。ファイル名は、会議室と現在の日付にちなんで付けられます。

注: 保存時に白黒の線が反転します。つまり、黒い線は白くなり、白い線は黒くなります。

プレゼンターモード

ブラックボードと注釈の使用を停止するには、「閉じる」アイコンをタップします。(事例 5、画像 4–43)

注釈モード中に描かれた図面は、すべて消去されますが、ブラックボードモードで描かれた図面は、ブラックボードに再入力すると復元されます。
