5.3.2 وصلات الشاشة

تلميح: تدعم جميع اتصالات العرض مخرج فيديو يصل إلى 4K.
حول اتصالات الشاشة

هناك طريقتان لتوصيل الشاشة بـ Base Unit:

ملاحظة: فقط من أجل CB Pro!
اتصالات الشاشة المزدوجة

يمكن توصيل شاشتين بـ Base Unit في نفس الوقت. يجب توصيل أحدهما باستخدام اتصال HDMI والآخر باتصال USB من النوع C.

يدعم ClickShare وظيفة اللمس إذا كانت شاشة اللمس متصلة باستخدام USB من النوع C وتم تكوين هذا الاتصال كموضع "1" في أداة التهيئة. لمزيد من المعلومات، راجع “شاشة اللمس”.

اتبع كلا الإجراءين لتوصيل كلا الشاشتين.

اتصال HDMI

  1. أزل غطاء الكابل الموجود في الجزء الخلفي من Base Unit.

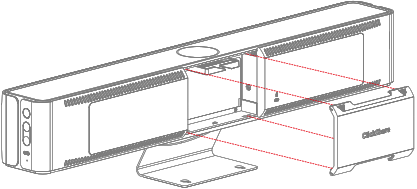

    صورة 5–11 إزالة غطاء الكابل

  2. وصّل كابل "HDMI" من منفذ "HDMI" لـ Base Unit بمنفذ "مدخل HDMI" الخاص بالشاشة. (المرجع 1)

    • بالنسبة لـ CB Core:

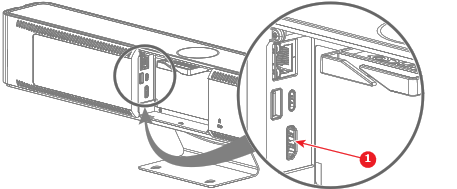

      صورة 5–12 مكان توصيل كابل HDMI
      1
      كبل HDMI

    • بالنسبة لـ CB Pro:

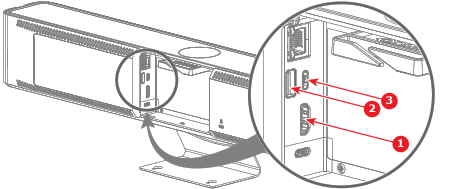

      صورة 5–13 مكان توصيل كل من كابل HDMI وكابل USB (للشاشة اللمسية فقط)
      1
      كبل HDMI
      2
      كابل USB من النوع A بشاشة لمسية
      3
      كابل USB من النوع C لشاشة لمسية

    عندما يتم تكوين الشاشة بشكل صحيح، سيتم عرض شاشة البداية ClickShare للإعداد على الشاشة.

  3. هل الشاشة شاشة لمسية؟ (مدعوم فقط CB Pro من خلال إعداد شاشة واحدة)

    ملاحظة: تأكد من تكوين شاشة اللمس كموضع "1" في أداة التكوين. لمزيد من المعلومات، راجع “شاشة اللمس”.
    • إذا كانت الإجابة بنعم, فوصّل كابل "USB" بأحد منافذ "USB" (المرجع 2 أو 3، صورة 5–13) من Base Unit.
    • إذا كانت الإجابة بلا، فانتقل إلى الخطوة التالية.
  4. وجّه الكابل (الكابلات) عبر رابط الكابل. (اختياري)
  5. أغلق غطاء الكابل في الجزء الخلفي من Base Unit عندما لا يلزم إجراء اتصالات أخرى.
اتصال USB من النوع C

  1. أزل غطاء الكابل الموجود في الجزء الخلفي من Base Unit.

    صورة 5–14 إزالة غطاء الكابل

  2. وصّل شاشة بمنفذ "USB من النوع C" في الجزء الخلفي من Base Unit باستخدام كابل "USB من النوع C" أو محول "USB من النوع C إلى HDMI". (المرجع 1)

    ملاحظة: من الممكن استخدام هذا الاتصال لشحن Base Unit وعرض الصورة على الشاشة المتصلة.

    • بالنسبة لـ CB Core:

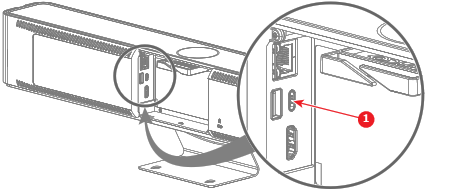

      صورة 5–15 مكان توصيل كابل USB من النوع C أو محول
      1
      كابل USB من النوع C أو محول USB من النوع C إلى HDMI

    • بالنسبة لـ CB Pro:

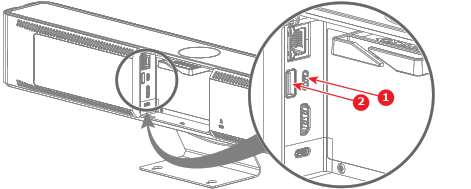

      صورة 5–16 مكان توصيل كابل USB من النوع C أو محول وكابل USB من النوع A (فقط للشاشات اللمسية)
      1
      كابل USB من النوع C أو محول USB من النوع C إلى HDMI
      2
      كابل USB من النوع A بشاشة لمسية

    عندما يتم تكوين الشاشة بشكل صحيح، سيتم عرض شاشة البداية ClickShare للإعداد على الشاشة.

  3. هل الشاشة شاشة لمسية؟ (مدعوم فقط من قبل CB Pro)

    ملاحظة: في حالة إعداد العرض المزدوج، تأكد من تكوين شاشة اللمس في الموضع "1" في أداة التكوين. لمزيد من المعلومات، راجع “شاشة اللمس”.
    • إذا كانت الإجابة بنعم والوظيفة اللمسية هي مدعوم عبر اتصال "USB من النوع C".
    • إذا كانت الإجابة بنعم والوظيفة اللمسية هي غير مدعوم عبر اتصال "USB من النوع C"، فوصّل كابل "USB من النوع A" بمنفذ "USB من النوع A" الخاص بـ Base Unit. (المرجع 2، صورة 5–16)
    • إذا كانت الإجابة بلا، فانتقل إلى الخطوة التالية.
  4. وجّه الكابل (الكابلات) عبر رابط الكابل. (اختياري)
  5. أغلق غطاء الكابل في الجزء الخلفي من Base Unit عندما لا يلزم إجراء اتصالات أخرى.
