5.3.1 توصيل الطاقة

حول تشغيل Base Unit

هناك طريقتان لتشغيل Base Unit:

تلميح: عند توصيل كلا الخيارين، سيأخذ المحول الأولوية في شحن Base Unit.
التشغيل باستخدام المحول

  1. أزل غطاء الكابل من Base Unit.

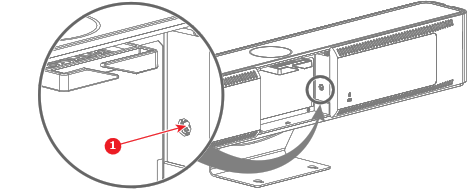

    صورة 5–6 إزالة غطاء الكابل

  2. وصّل المحول بمنفذ الطاقة لـ Base Unit. (المرجع 1)

    تحذير: استخدم فقط محول Barco المعتمد الذي تم تضمينه في الصندوق أو توفيره كاحتياطي، فقد يتسبب استخدام محول مختلف في حدوث تلف شديد!
    صورة 5–7
  3. وجّه الكابل (الكابلات) عبر رابط الكابل. (اختياري)

  4. وصّل المحول بمقبس الحائط.

    عندما يتم توفير الطاقة الكافية لـ Base Unit، ستضيء الحلقة الأمامية.

  5. أغلق غطاء الكابل في الجزء الخلفي من Base Unit، إذا لم يكن هناك حاجة لإجراء اتصالات أخرى.
التشغيل عبر شاشة USB من النوع C

  1. أزل غطاء الكابل الموجود في الجزء الخلفي من Base Unit.

    صورة 5–8 إزالة غطاء الكابل

  2. قم بتوصيل كابل «USB-C» بالمنفذ الموجود في الجزء الخلفي من Base Unit. (المرجع 1)

    ملاحظة: من الممكن استخدام هذا الاتصال لشحن Base Unit وعرض الصورة على الشاشة المتصلة.

    • بالنسبة لـ CB Core:

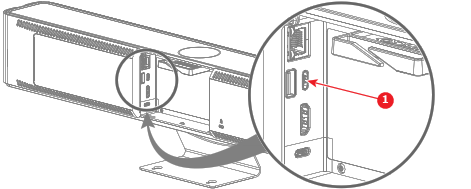

      صورة 5–9 مكان توصيل كابل USB من النوع C
      1
      كابل USB من النوع C

    • بالنسبة لـ CB Pro:

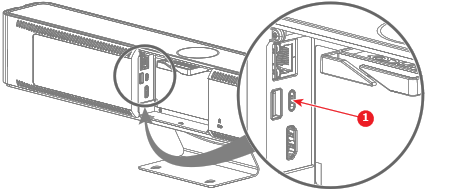

      صورة 5–10 مكان توصيل كابل USB من النوع C
      1
      كابل USB من النوع C
  3. وجّه الكابل (الكابلات) عبر رابط الكابل. (اختياري)

  4. وصّل كابل "USB-C" بمنفذ "USB-C" على الشاشة.

    عندما يتم توفير الطاقة الكافية لـ Base Unit، ستضيء الحلقة الأمامية.

  5. أغلق غطاء الكابل في الجزء الخلفي من Base Unit عندما لا يلزم إجراء اتصالات أخرى.
