5.3.6 Připojení prostřednictvím sítě LAN

O připojení LAN

Připojování CB Core, CB Pro k síti LAN umožňuje vzdálenou konfiguraci a správu Base Unit.

Jak připojit

  1. Sejměte kryt kabelu na zadní straně Base Unit.

    Obrázek 5–23 Demontáž krytu kabeláže

  2. Připojte ‘ethernetový kabel’ k ‘ethernetovému portu’ na zadní straně Base Unit. (odkaz 1)

    • Pro CB Core:

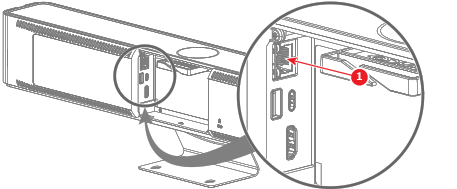

      Obrázek 5–24 Kam připojit kabel LAN
      1
      Kabel LAN

    • Pro CB Pro:

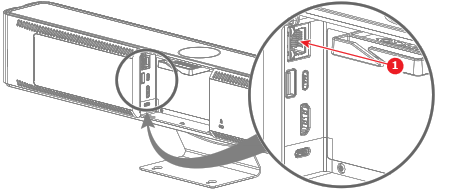

      Obrázek 5–25 Kam připojit kabel LAN
      1
      Kabel LAN
  3. Protáhněte kabely přes kabelový organizér. (nepovinné)

  4. Připojte druhý konec ‘ethernetového kabelu’ k jedné z následujících možností:

    • K síti; adresa IP je přidělena serveru Base Unit sítí.
    • Při použití přímého připojení je výchozí IP adresa 192.168.1.23.

  5. Přejděte na IP adresu pomocí vybraného prohlížeče.

    Poznámka: V závislosti na konfiguraci prohlížeče může být zobrazena bezpečnostní výstraha. Chcete-li této výstraze v budoucnu zabránit, viz “Šifrování HTTP”.
  6. Inicializace konfigurátoru viz “Průvodce konfigurací ClickShare”
  7. Pokud není nutné provádět žádné další připojení, zavřete kryt kabelu na zadní straně Base Unit.
