O výměně krytu

Pokud byl kryt poškozen, lze vyměnit pouze přední kryt. Nedoporučuje se často odpojovat přední kryt ani používat Base Unit bez připevněného předního krytu.

Pokud je výměna považována za nezbytnou, kontaktujte Barco a získejte nový přední kryt.

Jak vyměnit kryt

1. Odpojte nebo oddělte Base Unit pro snadný přístup. (volitelně)

2. Odpojte přední kryt.



   Poznámka: Buďte opatrní, abyste nepoškodili objektiv kamery a reproduktory!

   1. Umístěte Base Unit na zadní stranu nebo vzhůru nohama.



      Poznámka: Nepokládejte Base Unit na přední stranu, protože by to mohlo poškodit kameru!

   2. Odšroubujte pět křížových šroubů, které drží nástěnný držák na Base Unit.



   3. Odšroubujte dva křížové šrouby, které drží přední kryt na Base Unit.



   4. Vytáhněte boky mimo zařízení Base Unit, dokud upevňovací prvky již nebudou zacvaknuty do Base Unit.

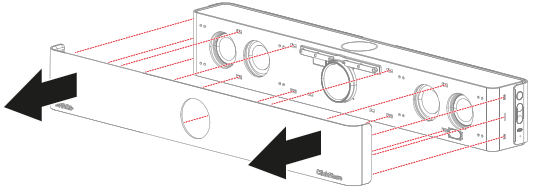

   5. Vytáhněte přední kryt mimo zařízení Base Unit, dokud se žádný upevňovací prvek nebude do Base Unit zacvaknutý.



3. Nasaďte náhradní přední kryt.

   1. Klikněte na pravou nebo levou stranu předního krytu v upevňovacích otvorech Base Unit.





   2. Pokračujte v zacvakávání na každé upevnění postupně, dokud nejsou všechny upevňovací prvky zacvaknuty na místě.





   3. Zašroubujte dva křížové šrouby pro zajištění předního krytu.



   4. Přišroubujte pět křížových šroubů pro zajištění nástěnného držáku.



4. Znovu připojte a přemístěte Base Unit na požadované místo. (volitelně)
