O napájení Base Unit
Existují dva způsoby napájení Base Unit:
- S přiloženým adaptérem.
- Prostřednictvím displeje, který podporuje napájení USB-C alespoň 65W.
Tip: Když jsou připojeny obě možnosti, adaptér bude mít při nabíjení Base Unit přednost.
5.3.1 Připojení napájení
Napájení pomocí adaptéru
Sejměte kryt kabelu z Base Unit.

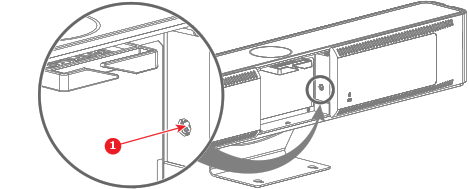

Obrázek 5–6 Demontáž krytu kabeláže Připojte adaptér k napájecímu portu v Base Unit. (odkaz 1)
Výstraha: Používejte pouze certifikovaný adaptér Barco, který byl součástí balení nebo dodáván jako náhradní; použití jiného adaptéru může způsobit závažné poškození!
Obrázek 5–7 - Protáhněte kabely přes kabelový organizér. (nepovinné)
Zapojte adaptér do zásuvky ve zdi.
Když je napájení dostatečně zajištěno Base Unit, rozsvítí se kroužek vpředu.
- Pokud není nutné provádět žádné další připojení, zavřete kryt kabelu na zadní straně Base Unit.
Napájení displeje přes USB-C
Sejměte kryt kabelu na zadní straně Base Unit.
Obrázek 5–8 Demontáž krytu kabeláže Připojte kabel „USB-C“ k portu na zadní straně Base Unit. (odkaz 1)
Poznámka: Toto připojení je možné použít jak k nabíjení, Base Unit, tak k zobrazení obrazu na připojené obrazovce.Pro CB Core:

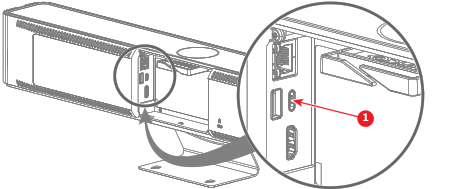

Obrázek 5–9 Kam připojit kabel USB-C - 1
- Kabel USB-C
Pro CB Pro:

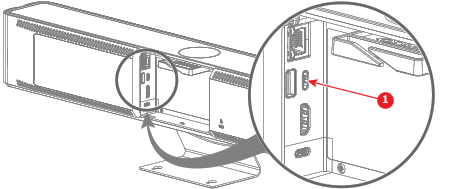

Obrázek 5–10 Kam připojit kabel USB-C - 1
- Kabel USB-C
- Protáhněte kabely přes kabelový organizér. (nepovinné)
Připojte kabel „USB-C“ k portu „USB-C“ na displeji.
Když je napájení dostatečně zajištěno Base Unit, rozsvítí se kroužek vpředu.
- Pokud není nutné provádět žádné další připojení, zavřete kryt kabelu na zadní straně Base Unit.
