5.3.2 Monitoranschlüsse

Tipp: Alle Monitoranschlüsse unterstützen eine Videoausgabe von bis zu 4K.
Informationen zu Display-Verbindungen

Es gibt zwei Möglichkeiten, ein Display an die Base Unit anzuschließen:

Hinweis: Nur für CB Pro!
Dual-Monitor-Verbindungen

An die Base Unit können zwei Monitore gleichzeitig angeschlossen werden. Einer muss über einen HDMI-Anschluss angeschlossen werden, der andere über einen USB-C-Anschluss.

ClickShare unterstützt die Touch-Funktionalität, wenn das Touch-Display über USB-C angeschlossen ist und dieser Anschluss als Position „1“ im Konfigurator konfiguriert ist. Ausführliche Informationen finden Sie unter “Touch-Screen”.

Befolgen Sie beide Verfahren, um beide Monitore anzuschließen.

HDMI-Anschluss

  1. Entfernen Sie die Kabelabdeckung an der Rückseite der Base Unit.

    Abbildung 5–11 Entfernen der Kabelabdeckung

  2. Verbinden Sie den HDMI-Anschluss der Base Unit über ein HDMI-Kabel mit dem HDMI-Eingang des Bildschirms. (Referenz 1)

    • Für CB Core:

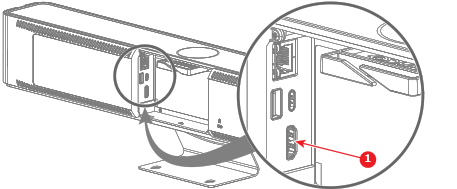

      Abbildung 5–12 Anschlusspunkt für das HDMI-Kabel
      1
      HDMI-Kabel

    • Für CB Pro:

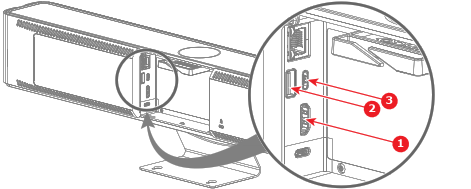

      Abbildung 5–13 Anschlusspunkt für das HDMI-Kabel und das USB-Kabel (nur bei Touchscreen)
      1
      HDMI-Kabel
      2
      Touchscreen USB-A-Kabel
      3
      Touchscreen USB-C-Kabel

    Wenn der Bildschirm korrekt konfiguriert ist, wird der ClickShare-Startbildschirm auf dem Monitor angezeigt.

  3. Ist das Display ein Touchscreen? (wird nur vom CB Pro in einer Einzelmonitorkonfiguration unterstützt)

    Hinweis: Stellen Sie sicher, dass das Touch-Display im Konfigurator auf Position „1“ eingestellt ist. Ausführliche Informationen finden Sie unter “Touch-Screen”.
    • Ja: Schließen Sie ein USB-Kabel an einen der USB-Anschlüsse (Referenz 2 oder 3, Abbildung 5–13) der Base Unit an.
    • Nein: Fahren Sie mit dem nächsten Schritt fort.
  4. Führen Sie die Kabel durch die Kabelhalterung. (optional)
  5. Schließen Sie die Kabelabdeckung an der Rückseite der Base Unit, wenn keine weiteren Anschlüsse vorgenommen werden müssen.
USB-C-Anschluss

  1. Entfernen Sie die Kabelabdeckung an der Rückseite der Base Unit.

    Abbildung 5–14 Entfernen der Kabelabdeckung

  2. Verbinden Sie einen Monitor über ein USB-C-Kabel oder einen USB-C-auf-HDMI-Adapter mit dem USB-C-Anschluss an der Rückseite der Base Unit. (Referenz 1)

    Hinweis: Es ist möglich, diese Verbindung zu nutzen, um sowohl die Base Unit aufzuladen als auch ein Bild auf dem angeschlossenen Bildschirm anzuzeigen.

    • Für CB Core:

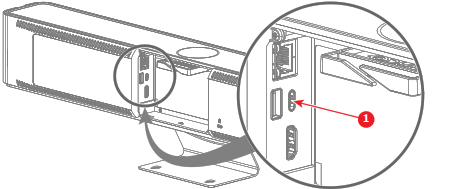

      Abbildung 5–15 Anschlusspunkt für das USB-C-Kabel oder den Adapter
      1
      USB-C-Kabel oder USB-C-auf-HDMI-Adapter

    • Für CB Pro:

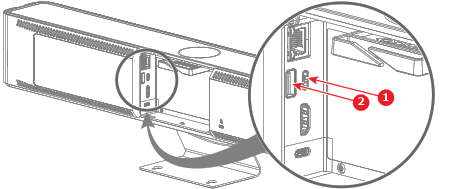

      Abbildung 5–16 Anschlusspunkt für das USB-C-Kabel oder den Adapter und das USB-A-Kabel (nur für Touchscreens)
      1
      USB-C-Kabel oder USB-C-auf-HDMI-Adapter
      2
      Touchscreen USB-A-Kabel

    Wenn der Bildschirm korrekt konfiguriert ist, wird der ClickShare-Startbildschirm auf dem Monitor angezeigt.

  3. Ist das Display ein Touchscreen? (nur unterstützt von CB Pro)

    Hinweis: Stellen Sie sicher, dass das Touch-Display im Konfigurator als Position „1“ konfiguriert ist, wenn Sie eine Dual-Monitor-Konfiguration verwenden. Ausführliche Informationen finden Sie unter “Touch-Screen”.
    • Ja und die Touch-Funktionalität wird über den USB-C-Anschluss unterstützt.
    • Ja und die Touch-Funktionalität wird über den USB-C-Anschluss nicht unterstützt: Schließen Sie ein USB-A-Kabel an den USB-A-Anschluss der Base Unit an. (Referenz 2, Abbildung 5–16)
    • Nein: Fahren Sie mit dem nächsten Schritt fort.
  4. Führen Sie die Kabel durch die Kabelhalterung. (optional)
  5. Schließen Sie die Kabelabdeckung an der Rückseite der Base Unit, wenn keine weiteren Anschlüsse vorgenommen werden müssen.
