5.2.3 Wandmontage

Informationen zur Wandmontage

Am CB Core, CB Pro ist eine Wandhalterung angebracht, mit der es an der Wand befestigt werden kann. Es werden zwei Schrauben benötigt, um die Base Unit fest an der Wand zu befestigen.

Die zwei erforderlichen Schrauben müssen die folgenden Mindestanforderungen erfüllen:

Hinweis: Diese Schrauben sind nicht im CB Core, CB Pro-Lieferumfang enthalten
Vorgehen bei der Installation
  1. Legen Sie die Position an der Wand fest, an der die Base Unit installiert werden soll, und bereiten Sie sie vor.

  2. Neigen Sie die Wandhalterung in Richtung der Rückseite der Base Unit.

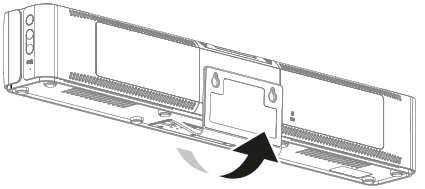

    Abbildung 5–4 Neigungsausrichtung der Wandhalterung von der Rückseite aus gesehen

  3. Schrauben Sie zwei Schrauben, die den oben genannten Anforderungen entsprechen, durch die Schlüssellochschlitze der Wandhalterung.

    Hinweis: Achten Sie darauf, dass die Schrauben vollständig angezogen sind.

  4. Neigen Sie die Base Unit, um den gewünschten Winkel zu erreichen. (optional)

    Abbildung 5–5 Mögliche Neigungsrichtung, während die Base Unit an der Wand befestigt ist
