5.3.6 Verbinden über LAN

Informationen zur LAN-Verbindung

Die Verbindung von CB Core, CB Pro mit dem LAN ermöglicht die Konfiguration und Verwaltung der Base Unit aus der Ferne.

So stellen Sie eine Verbindung her

  1. Entfernen Sie die Kabelabdeckung an der Rückseite der Base Unit.

    Abbildung 5–23 Entfernen der Kabelabdeckung

  2. Verbinden Sie ein ‘Ethernet’-Kabel mit dem ‘Ethernet’-Anschluss auf der Rückseite der Base Unit. (Referenz 1)

    • Für CB Core:

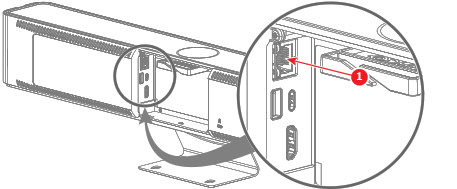

      Abbildung 5–24 Anschlusspunkt für das LAN-Kabel
      1
      LAN-Kabel

    • Für CB Pro:

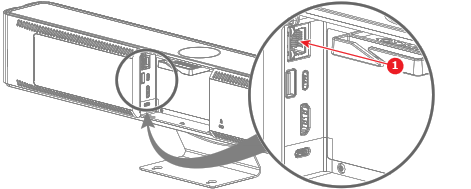

      Abbildung 5–25 Anschlusspunkt für das LAN-Kabel
      1
      LAN-Kabel
  3. Führen Sie die Kabel durch die Kabelhalterung. (optional)

  4. Verbinden Sie das andere Ende des ‘Ethernet’-Kabels mit einer der folgenden Optionen:

    • Mit dem Netzwerk; die IP-Adresse wird der Base Unit vom Netzwerk zugewiesen.
    • Bei einer direkten Verbindung lautet die Standard-IP-Adresse 192.168.1.23.

  5. Rufen Sie die IP-Adresse mit einem Browser Ihrer Wahl auf.

    Hinweis: Abhängig von der Konfiguration des Browsers kann eine Sicherheitswarnung angezeigt werden. Um diese Warnung in Zukunft zu vermeiden, lesen Sie unter “HTTP-Verschlüsselung” nach.
  6. Informationen zur Initialisierung des Konfigurators finden Sie unter “Der ClickShare-Konfigurationsassistent”.
  7. Schließen Sie die Kabelabdeckung an der Rückseite der Base Unit, wenn keine weiteren Anschlüsse vorgenommen werden müssen.
