8.3 Austausch der Frontabdeckung

Informationen zum Austausch der Abdeckung

Nur die vordere Abdeckung kann ersetzt werden, wenn sie beschädigt wurde. Es wird nicht empfohlen, die Frontabdeckung häufig abzunehmen oder die Base Unit ohne angebrachte Frontabdeckung zu betreiben.

Wenden Sie sich an Barco, um eine neue Frontabdeckung zu erhalten, wenn ein Austausch erforderlich ist.

So ersetzen Sie die Abdeckung
  1. Trennen oder lösen Sie die Base Unit für einen einfacheren Zugang. (optional)

  2. Nehmen Sie die vordere Abdeckung ab.

    Hinweis: Seien Sie vorsichtig, um eine Beschädigung des Kameraobjektivs und der Lautsprecher zu vermeiden.

    1. Legen Sie die Base Unit auf die Rückseite oder auf den Kopf.

      Hinweis: Legen Sie die Base Unit nicht auf die Vorderseite, da dies die Kamera beschädigen könnte.

    2. Lösen Sie die fünf Kreuzschlitzschrauben, mit denen die Wandhalterung an der Base Unit befestigt ist.

      Abbildung 8–2 Lage der fünf zu lösenden Schrauben

    3. Lösen Sie die beiden Kreuzschlitzschrauben, mit denen die Frontabdeckung an der Base Unit befestigt ist.

      Abbildung 8–3 Lage der beiden zu lösenden Schrauben der Frontabdeckung

    4. Ziehen Sie die Seiten von der Base Unit weg, bis die Befestigungen nicht mehr in die Base Unit eingeklickt sind.

      Abbildung 8–4 Zugrichtung für die Seitenbefestigungen

    5. Ziehen Sie die vordere Abdeckung von der Base Unit weg, bis keine der Befestigungen mehr in die Base Unit eingeklickt ist.

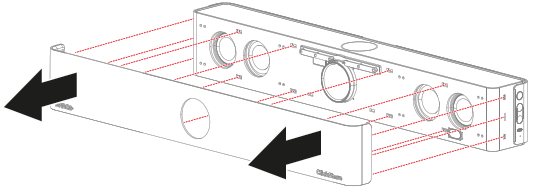

      Abbildung 8–5 Lage aller Befestigungen und Zugrichtung der Frontabdeckung

  3. Bringen Sie die Ersatzfrontabdeckung an.

    1. Klicken Sie die rechte oder linke Seite der Frontabdeckung in die Befestigungslöcher der Base Unit.

      Abbildung 8–6 Linke Befestigungspunkte
      Abbildung 8–7 Rechte Befestigungspunkte

    2. Klicken Sie nacheinander jede Befestigung ein, bis alle Befestigungen eingerastet sind.

      Abbildung 8–8 Anbringungsrichtung beim Start von links
      Abbildung 8–9 Anbringungsrichtung beim Start von rechts

    3. Schrauben Sie die beiden Kreuzschlitzschrauben fest, um die Frontabdeckung zu sichern.

      Abbildung 8–10 Lage der beiden festzuziehenden Schrauben der Frontabdeckung

    4. Schrauben Sie fünf Kreuzschlitzschrauben zur Befestigung der Wandhalterung ein.

      Abbildung 8–11 Lage der fünf festzuziehenden Schrauben
  4. Schließen Sie die Base Unit wieder an, bringen Sie sie wieder an und positionieren Sie sie an der gewünschten Stelle. (optional)
