Informationen zur Stromversorgung der Base Unit

Es gibt zwei Möglichkeiten, die Base Unit mit Strom zu versorgen:

• Mit dem mitgelieferten Adapter
• Über ein Anzeigegerät, das die USB-C-Stromversorgung von mindestens 65W unterstützt

Tipp: Wenn beide Optionen angeschlossen sind, hat der Adapter Vorrang beim Laden der Base Unit.

Stromversorgung mit Adapter

1. Entfernen Sie die Kabelabdeckung von der Base Unit.

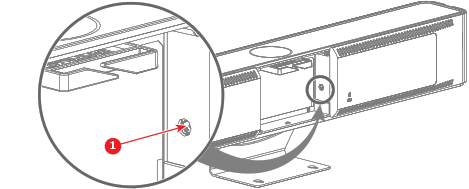

2. Schließen Sie den Adapter an den Stromanschluss der Base Unit an. (Referenz 1)



   Warnung: Verwenden Sie nur den zertifizierten Barco-Adapter, der im Lieferumfang enthalten ist oder als Ersatz mitgeliefert wurde. Die Verwendung eines anderen Adapters kann zu schweren Schäden führen!



3. Führen Sie die Kabel durch die Kabelhalterung. (optional)

4. Verbinden Sie den Adapter mit einer Steckdose.

   Wenn die Base Unit ausreichend mit Strom versorgt wird, leuchtet der Ring an der Vorderseite auf.

5. Schließen Sie die Kabelabdeckung an der Rückseite der Base Unit, wenn keine weiteren Anschlüsse vorgenommen werden müssen.

Stromversorgung über USB-C-Display

1. Entfernen Sie die Kabelabdeckung an der Rückseite der Base Unit.



2. Schließen Sie ein USB-C-Kabel an den Anschluss an der Rückseite der Base Unit an. (Referenz 1)



   Hinweis: Es ist möglich, diese Verbindung zu nutzen, um sowohl die Base Unit aufzuladen als auch ein Bild auf dem angeschlossenen Bildschirm anzuzeigen.

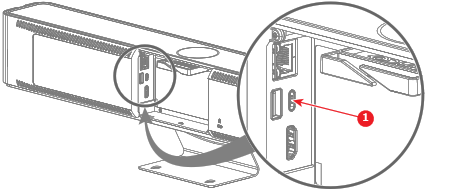

   • Für CB Core:

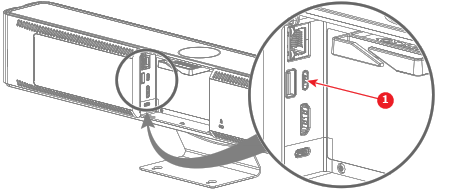

   • Für CB Pro:



3. Führen Sie die Kabel durch die Kabelhalterung. (optional)

4. Schließen Sie das USB-C-Kabel an den USB-C-Anschluss des Anzeigegeräts an.

   Wenn die Base Unit ausreichend mit Strom versorgt wird, leuchtet der Ring an der Vorderseite auf.

5. Schließen Sie die Kabelabdeckung an der Rückseite der Base Unit, wenn keine weiteren Anschlüsse vorgenommen werden müssen.
