Acerca de la alimentación del Base Unit

Hay dos formas de alimentar Base Unit:

• Con el adaptador incluido
• A través de una pantalla que admita un suministro de energía USB-C de al menos 65W.

Truco: Cuando ambas opciones estén conectadas, el adaptador tendrá prioridad a la hora de cargar la Base Unit.

Alimentación con adaptador

1. Eliminar la cubierta del cable de Base Unit.



2. Conecte el adaptador al puerto de alimentación de la Base Unit. (referencia 1).



   Aviso: Utilice únicamente el adaptador certificado Barco incluido en la caja o suministrado como repuesto, ¡el uso de un adaptador diferente puede causar daños graves!



3. Pase el cable o los cables por el sujetacables. (opcional)

4. Enchufe el adaptador a una toma de corriente.

   Cuando se suministra suficiente energía a Base Unit, el anillo de la parte frontal se ilumina.

5. Cierre la cubierta de cables situada en la parte posterior de Base Unit, si no es necesario realizar más conexiones.

Alimentación a través de pantalla USB-C

1. Eliminar la cubierta del cable en la parte posterior de la Base Unit.



2. Conecte un cable “USB-C” al puerto situado en la parte posterior de la Base Unit. (referencia 1).



   Nota: Es posible utilizar esta conexión tanto para cargar la Base Unit como para mostrar la imagen en la pantalla conectada.

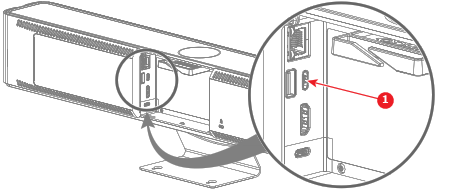

   • Para CB Core:

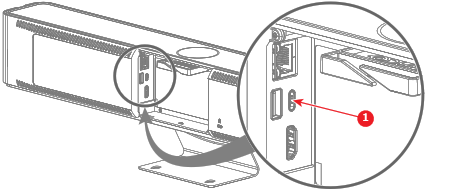

   • Para CB Pro:



3. Pase el cable o los cables por el sujetacables. (opcional)

4. Conecte el cable “USB-C” al puerto “USB-C” de la pantalla.

   Cuando se suministra suficiente energía a Base Unit, el anillo de la parte frontal se ilumina.

5. Cierre la cubierta de los cables situada en la parte posterior de Base Unit cuando no deba realizar más conexiones.
