5.2.3 Fixation murale

À propos de la fixation murale

Une fixation murale est attachée au CB Core, CB Pro et peut être utilisée pour le fixer au mur. Deux vis sont nécessaires pour garantir que la Base Unit est fermement fixée au mur.

Les deux vis requises doivent répondre aux exigences minimales suivantes :

Remarque : Ces vis ne sont pas fournies avec le CB Core, CB Pro !
Comment procéder à l’installation
  1. Définissez et préparez l’emplacement sur le mur où la Base Unit sera installée.

  2. Inclinez le support mural vers l’arrière de la Base Unit.

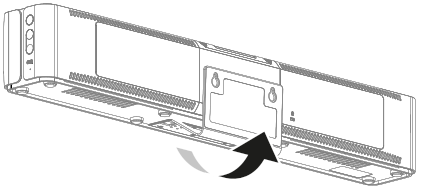

    Image 5–4 Orientation de l’inclinaison de la fixation murale vue de l’arrière

  3. Vissez deux vis conformes aux exigences ci-dessus dans les trous de serrure présents dans le support mural.

    Remarque : Veillez à ce que les vis soient bien serrées !

  4. Inclinez la Base Unit pour obtenir l’angle souhaité. (facultatif)

    Image 5–5 Sens d’inclinaison possible lorsque la Base Unit est fixée au mur
