5.3.6 Connexion via le réseau LAN

À propos de la connexion LAN

La connexion de CB Core, CB Pro au LAN permet de configurer et de gérer la Base Unit à distance.

Comment connecter

  1. Retirez le couvercle du compartiment des câbles à l’arrière de la Base Unit.

    Image 5–23 Retrait du couvercle du compartiment des câbles

  2. Connectez un câble ‘ethernet’ du LAN au port ‘ethernet’ à l’arrière de la Base Unit. (référence 1)

    • Pour CB Core :

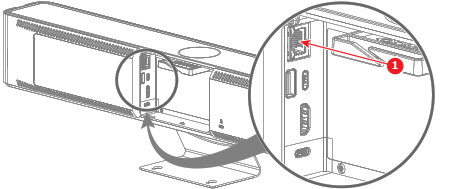

      Image 5–24 Où connecter le câble LAN
      1
      Câble LAN

    • Pour CB Pro :

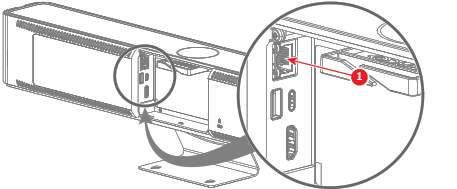

      Image 5–25 Où connecter le câble LAN
      1
      Câble LAN
  3. Acheminez le(s) câble(s) à travers le serre-câble. (facultatif)

  4. Connectez l’autre extrémité du câble ‘Ethernet’ à l’une des options suivantes :

    • Au réseau, l’adresse IP est attribuée à la Base Unit par le réseau.
    • En cas de connexion directe, l’adresse IP par défaut est 192.168.1.23.

  5. Accédez à l’adresse IP avec le navigateur de votre choix.

    Remarque : Selon la configuration du navigateur, un avertissement de sécurité peut s’afficher. Pour éviter cet avertissement à l’avenir, voir “Cryptage HTTP”.
  6. Pour initialiser le configurateur, voir “Assistant de configuration ClickShare”
  7. Fermez le couvercle du compartiment des câbles à l’arrière de la Base Unit lorsqu’il n’y a plus de connexions à effectuer.
