À propos du remplacement du panneau

Seule le panneau avant peut être remplacé s’il a été endommagé. Il n’est pas recommandé de détacher fréquemment le panneau avant ni d’utiliser la Base Unit sans panneau avant.

Contactez Barco pour obtenir un nouveau panneau avant si un remplacement est jugé nécessaire.

Comment remplacer le panneau

1. Déconnectez ou détachez la Base Unit pour faciliter l’accès. (facultative)

2. Détachez le panneau avant.



   Remarque : Faites attention à ne pas endommager l’objectif de la caméra et les haut-parleurs !

   1. Placez la Base Unit sur le dos ou à l’envers.



      Remarque : Ne placez pas la Base Unit sur sa face avant, cela pourrait endommager la caméra !

   2. Dévissez les cinq vis Phillips qui maintiennent le support mural sur la Base Unit.



   3. Dévissez les deux vis Philips qui maintiennent le panneau avant sur la Base Unit.

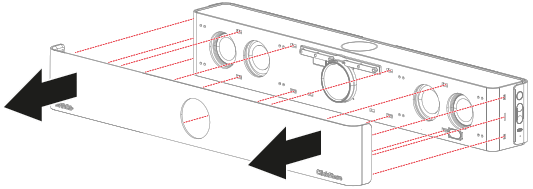

   4. Tirez sur les côtés de la Base Unit jusqu’à ce que les fixations ne soient plus encliquetées dans la Base Unit.



   5. Retirez le panneau avant de la Base Unit jusqu’à ce qu’aucune fixation ne soit plus encliquetée dans la Base Unit.



3. Fixez le panneau avant de remplacement.

   1. Clipsez le côté droit ou gauche du panneau avant dans les trous de fixation de la Base Unit.





   2. Continuez à clipser chaque fixation de manière séquentielle jusqu’à ce que toutes les fixations soient clipsées.





   3. Vissez les deux vis Philips pour fixer le panneau avant.



   4. Vissez les cinq vis Phillips pour fixer le support mural.



4. Reconnectez, rattachez et repositionnez la Base Unit à l’endroit souhaité. (facultative)
